Accouplements à soufflet métallique miniatures avec tige filetée

retour

Actualités
- Nouveaux produits
  - Accouplements
    - Accouplements à soufflet métallique miniatures avec tige filetée

Description de l'article/illustrations du produit

DescriptionMatière :Moyeu en aluminium.
Soufflet en inox.Finition :Poli.Nota :Accouplements miniatures à soufflet métallique sans jeu avec grande résistance à la torsion. Le soufflet métallique permet de compenser le désalignement axial, radial et angulaire de l'arbre en cas de forces de rappel faibles. Avec tige filetée pour la fixation de l'arbre.

Ils sont privilégiés lorsqu'une transmission précise de la position et du mouvement est nécessaire, comme par exemple pour les systèmes de positionnement et servosystèmes hautement dynamiques, les capteurs rotatifs, les tachymètres ou encore les potentiomètres.Plage de température :-30 °C jusqu’à +120 °C.Montage :Les accouplements à soufflet métallique présentent un ajustement H7. Le jeu d'ajustement recommandé est de 0,02 mm - 0,05 mm. Ce jeu d'ajustement et le graissage des tourillons d'arbre facilitent le montage et le démontage.

Lors du montage et du démontage, la déformation du soufflet métallique ne doit pas dépasser le triple des valeurs de déplacement admissibles indiquées dans le catalogue. Évitez toute application de force.Sur demande :Alésages souhaités pour les moyeux D1 et D2 à indiquer séparément avec classe ou plage de tolérance.
Rainure de clavette selon DIN 6885. Veuillez tenir compte du plus grand alésage possible pour la rainure de clavette.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1878 Accouplements à soufflet métallique miniatures avec tige filetée

266 kB

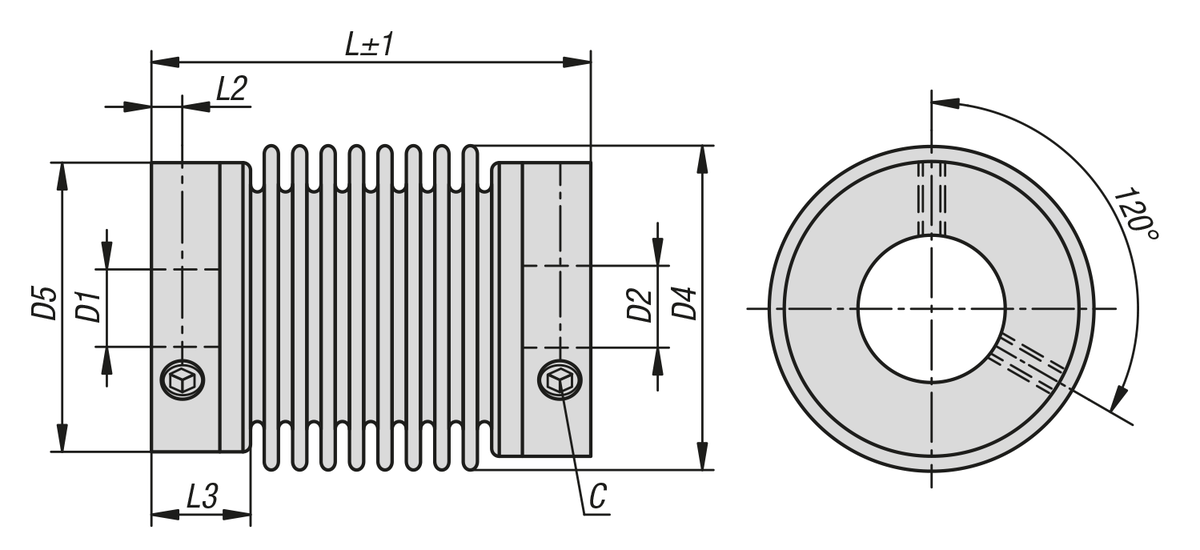

Dessins

Sélection/filtre d'articles

Référence	Taille	Couple max. Nm	Moment d'inertie (gcm²)	Résistance à la torsion Nm/rad	Rigidité du ressort radiale (N/mm)	Rigidité du ressort axiale (N/mm)	Prix
K1878.0050230303	5	0,5	1,5	200	18	10	44,88 $ (USD)
K1878.0050230404	5	0,5	1,5	200	18	10	44,88 $ (USD)
K1878.0050230505	5	0,5	1,5	200	18	10	44,88 $ (USD)
K1878.0050230606	5	0,5	1,5	200	18	10	44,88 $ (USD)
K1878.0100250303	10	1	2	360	31	20	49,70 $ (USD)
K1878.0100250305	10	1	2	360	31	20	49,70 $ (USD)
K1878.0100250505	10	1	2	360	31	20	49,70 $ (USD)
K1878.0100250506	10	1	2	360	31	20	49,70 $ (USD)
K1878.0100250606	10	1	2	360	31	20	49,70 $ (USD)
K1878.0150260505	15	1,5	2	750	59	15	59,32 $ (USD)
K1878.0150260506	15	1,5	6	750	59	15	59,32 $ (USD)
K1878.0150260508	15	1,5	6	750	59	15	59,32 $ (USD)
K1878.0150260606	15	1,5	6	750	59	15	59,32 $ (USD)
K1878.0150260608	15	1,5	6	750	59	15	59,32 $ (USD)
K1878.0150260808	15	1,5	6	750	59	15	59,32 $ (USD)
K1878.0200280606	20	2	12,6	1300	21	11	60,48 $ (USD)
K1878.0200280608	20	2	12,6	1300	21	11	60,48 $ (USD)
K1878.0200280610	20	2	12,6	1300	21	11	60,48 $ (USD)
K1878.0200280808	20	2	12,6	1300	21	11	60,48 $ (USD)
K1878.0200280810	20	2	12,6	1300	21	11	60,48 $ (USD)
K1878.0200281010	20	2	12,6	1300	21	11	60,48 $ (USD)
K1878.0450401010	45	4,5	68	6500	168	32	92,60 $ (USD)
K1878.0450401012	45	4,5	68	6500	168	32	92,60 $ (USD)
K1878.0450401014	45	4,5	68	6500	168	32	92,60 $ (USD)
K1878.0450401212	45	4,5	68	6500	168	32	92,60 $ (USD)
K1878.0450401214	45	4,5	68	6500	168	32	92,60 $ (USD)
K1878.0450401414	45	4,5	68	6500	168	32	92,60 $ (USD)
K1878.1000451212	100	10	150	8100	120	27	95,64 $ (USD)
K1878.1000451215	100	10	150	8100	120	27	95,64 $ (USD)
K1878.1000451219	100	10	150	8100	120	27	95,64 $ (USD)
K1878.1000451515	100	10	150	8100	120	27	95,64 $ (USD)
K1878.1000451519	100	10	150	8100	120	27	95,64 $ (USD)
K1878.1000451919	100	10	150	8100	120	27	95,64 $ (USD)

Référence	Désalignement max. de l'arbre radial (mm)	Désalignement max. de l'arbre axial (mm)	Décalage angulaire max. (°)	Vitesse max. tr/min	C (ISO 4029)	D1 (H7)	D2 (H7)	Prix
K1878.0050230303	0,15	0,3	1,5	15000	1xM3	3	3	44,88 $ (USD)
K1878.0050230404	0,15	0,3	1,5	15000	1xM3	4	4	44,88 $ (USD)
K1878.0050230505	0,15	0,3	1,5	15000	1xM3	5	5	44,88 $ (USD)
K1878.0050230606	0,15	0,3	1,5	15000	1xM3	6	6	44,88 $ (USD)
K1878.0100250303	0,15	0,3	1,5	15000	1xM3	3	3	49,70 $ (USD)
K1878.0100250305	0,15	0,3	1,5	15000	1xM3	3	5	49,70 $ (USD)
K1878.0100250505	0,15	0,3	1,5	15000	1xM3	5	5	49,70 $ (USD)
K1878.0100250506	0,15	0,3	1,5	15000	1xM3	5	6	49,70 $ (USD)
K1878.0100250606	0,15	0,3	1,5	15000	1xM3	6	6	49,70 $ (USD)
K1878.0150260505	0,1	0,3	1,5	15000	2xM4	5	5	59,32 $ (USD)
K1878.0150260506	0,1	0,3	1,5	15000	2xM4	5	6	59,32 $ (USD)
K1878.0150260508	0,1	0,3	1,5	15000	2xM4	5	8	59,32 $ (USD)
K1878.0150260606	0,1	0,3	1,5	15000	2xM4	6	6	59,32 $ (USD)
K1878.0150260608	0,1	0,3	1,5	15000	2xM4	6	8	59,32 $ (USD)
K1878.0150260808	0,1	0,3	1,5	15000	2xM4	8	8	59,32 $ (USD)
K1878.0200280606	0,2	0,4	1,5	15000	2xM4	6	6	60,48 $ (USD)
K1878.0200280608	0,2	0,4	1,5	15000	2xM4	6	8	60,48 $ (USD)
K1878.0200280610	0,2	0,4	1,5	15000	2xM4	6	10	60,48 $ (USD)
K1878.0200280808	0,2	0,4	1,5	15000	2xM4	8	8	60,48 $ (USD)
K1878.0200280810	0,2	0,4	1,5	15000	2xM4	8	10	60,48 $ (USD)
K1878.0200281010	0,2	0,4	1,5	15000	2xM4	10	10	60,48 $ (USD)
K1878.0450401010	0,1	0,3	1,5	15000	2xM6	10	10	92,60 $ (USD)
K1878.0450401012	0,1	0,3	1,5	15000	2xM6	10	12	92,60 $ (USD)
K1878.0450401014	0,1	0,3	1,5	15000	2xM6	10	14	92,60 $ (USD)
K1878.0450401212	0,1	0,3	1,5	15000	2xM6	12	12	92,60 $ (USD)
K1878.0450401214	0,1	0,3	1,5	15000	2xM6	12	14	92,60 $ (USD)
K1878.0450401414	0,1	0,3	1,5	15000	2xM6	14	14	92,60 $ (USD)
K1878.1000451212	0,15	0,4	1,5	15000	2xM6	12	12	95,64 $ (USD)
K1878.1000451215	0,15	0,4	1,5	15000	2xM6	12	15	95,64 $ (USD)
K1878.1000451219	0,15	0,4	1,5	15000	2xM6	12	19	95,64 $ (USD)
K1878.1000451515	0,15	0,4	1,5	15000	2xM6	15	15	95,64 $ (USD)
K1878.1000451519	0,15	0,4	1,5	15000	2xM6	15	19	95,64 $ (USD)
K1878.1000451919	0,15	0,4	1,5	15000	2xM6	19	19	95,64 $ (USD)

Référence	D1/D2 min.	D1/D2 max.	D1/D2 max. avec rainure de clavette	D4	D5	L	L2	L3	Couple de serrage des vis Nm	Prix
K1878.0050230303	3	8	8	15	13,5	23	2	6	0,5	44,88 $ (USD)
K1878.0050230404	3	8	8	15	13,5	23	2	6	0,5	44,88 $ (USD)
K1878.0050230505	3	8	8	15	13,5	23	2	6	0,5	44,88 $ (USD)
K1878.0050230606	3	8	8	15	13,5	23	2	6	0,5	44,88 $ (USD)
K1878.0100250303	3	8	8	15	13,5	25	2	6	0,5	49,70 $ (USD)
K1878.0100250305	3	8	8	15	13,5	25	2	6	0,5	49,70 $ (USD)
K1878.0100250505	3	8	8	15	13,5	25	2	6	0,5	49,70 $ (USD)
K1878.0100250506	3	8	8	15	13,5	25	2	6	0,5	49,70 $ (USD)
K1878.0100250606	3	8	8	15	13,5	25	2	6	0,5	49,70 $ (USD)
K1878.0150260505	3	12	8	19	19	26	3	8	1,5	59,32 $ (USD)
K1878.0150260506	3	12	8	19	19	26	3	8	1,5	59,32 $ (USD)
K1878.0150260508	3	12	8	19	19	26	3	8	1,5	59,32 $ (USD)
K1878.0150260606	3	12	8	19	19	26	3	8	1,5	59,32 $ (USD)
K1878.0150260608	3	12	8	19	19	26	3	8	1,5	59,32 $ (USD)
K1878.0150260808	3	12	8	19	19	26	3	8	1,5	59,32 $ (USD)
K1878.0200280606	3	14	10	24	21,5	28	3	6	1,5	60,48 $ (USD)
K1878.0200280608	3	14	10	24	21,5	28	3	6	1,5	60,48 $ (USD)
K1878.0200280610	3	14	10	24	21,5	28	3	6	1,5	60,48 $ (USD)
K1878.0200280808	3	14	10	24	21,5	28	3	6	1,5	60,48 $ (USD)
K1878.0200280810	3	14	10	24	21,5	28	3	6	1,5	60,48 $ (USD)
K1878.0200281010	3	14	10	24	21,5	28	3	6	1,5	60,48 $ (USD)
K1878.0450401010	6	19	13	32	29	40	4	12	3	92,60 $ (USD)
K1878.0450401012	6	19	13	32	29	40	4	12	3	92,60 $ (USD)
K1878.0450401014	6	19	13	32	29	40	4	12	3	92,60 $ (USD)
K1878.0450401212	6	19	13	32	29	40	4	12	3	92,60 $ (USD)
K1878.0450401214	6	19	13	32	29	40	4	12	3	92,60 $ (USD)
K1878.0450401414	6	19	13	32	29	40	4	12	3	92,60 $ (USD)
K1878.1000451212	6	24	17	40	36	45	4	12	3	95,64 $ (USD)
K1878.1000451215	6	24	17	40	36	45	4	12	3	95,64 $ (USD)
K1878.1000451219	6	24	17	40	36	45	4	12	3	95,64 $ (USD)
K1878.1000451515	6	24	17	40	36	45	4	12	3	95,64 $ (USD)
K1878.1000451519	6	24	17	40	36	45	4	12	3	95,64 $ (USD)
K1878.1000451919	6	24	17	40	36	45	4	12	3	95,64 $ (USD)
