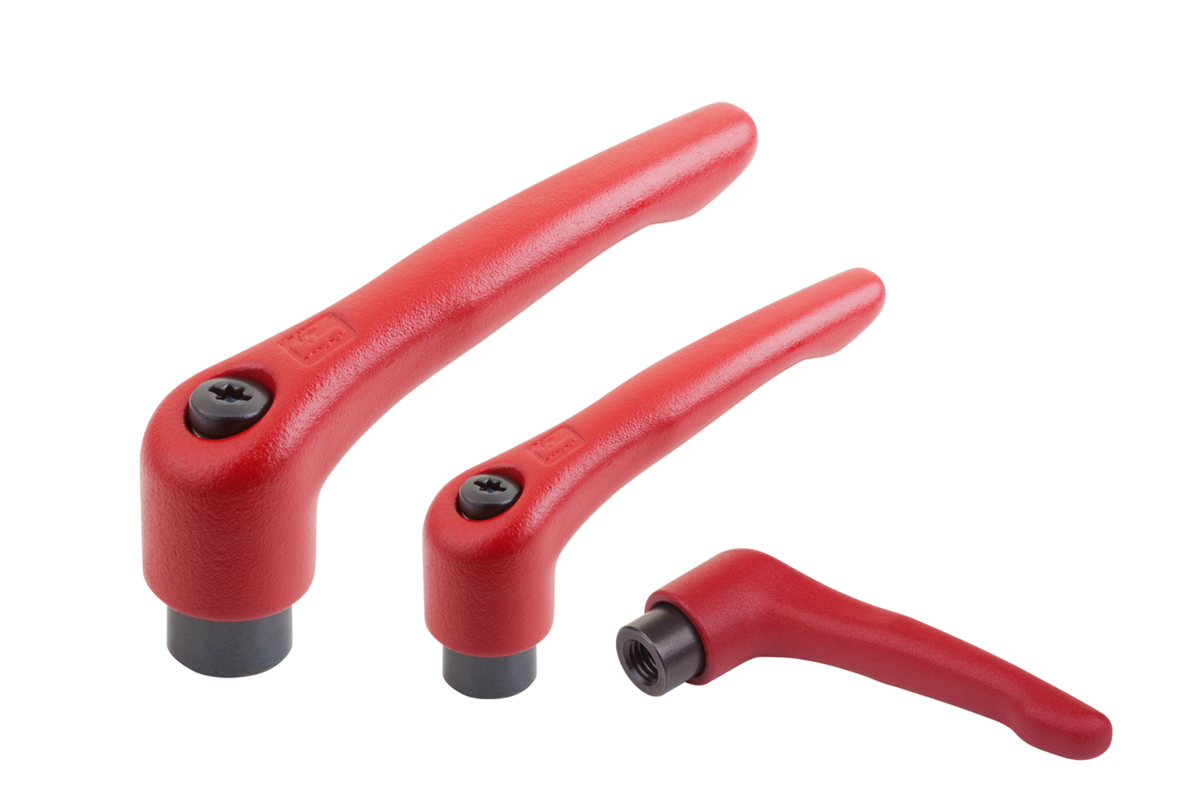

Manettes indexables avec taraudage, acier, pouces

retour

Produits
- Manettes indexables
  - Manettes indexables, forme design moderne
    - Manettes indexables avec taraudage, acier
      - Manettes indexables avec taraudage, acier, pouces

Description de l'article/illustrations du produit

DescriptionMatière :Poignée : acier 1.0401.
Insert : acier, classe de résistance 5.8. Finition :Poignées de manutention à revêtement plastique finement structuré.
Autres pièces en acier bruni.Nota :Couleurs disponibles de série :
noir finement structuré,
rouge RAL 3003 finement structuré.

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0752 IG inch Manettes indexables acier, taraudage, pouces

241 kB

Dessins

Sélection/filtre d'articles

Référence	Couleur du corps de base	Taille	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Nombre de dents	Prix
K0752.1AE1	noir	1	8-32	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	14,11 $ (USD)
K0752.1A01	noir	1	10-24	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	14,11 $ (USD)
K0752.1A11	noir	1	10-32	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	14,11 $ (USD)
K0752.1A21	noir	1	1/4-20	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	14,11 $ (USD)
K0752.2A21	noir	2	1/4-20	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	19,03 $ (USD)
K0752.2A31	noir	2	5/16-18	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	19,03 $ (USD)
K0752.3A31	noir	3	5/16-18	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	22,79 $ (USD)
K0752.3A41	noir	3	3/8-16	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	22,79 $ (USD)
K0752.4A41	noir	4	3/8-16	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	29,34 $ (USD)
K0752.4A51	noir	4	1/2-13	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	29,34 $ (USD)
K0752.5A51	noir	5	1/2-13	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	46,30 $ (USD)
K0752.5A61	noir	5	5/8-11	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	46,30 $ (USD)
K0752.1AE27	rouge rubis RAL 3003	1	8-32	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	14,11 $ (USD)
K0752.1A027	rouge rubis RAL 3003	1	10-24	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	14,11 $ (USD)
K0752.1A127	rouge rubis RAL 3003	1	10-32	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	14,11 $ (USD)
K0752.1A227	rouge rubis RAL 3003	1	1/4-20	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	14,11 $ (USD)
K0752.2A227	rouge rubis RAL 3003	2	1/4-20	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	19,03 $ (USD)
K0752.2A327	rouge rubis RAL 3003	2	5/16-18	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	19,03 $ (USD)
K0752.3A327	rouge rubis RAL 3003	3	5/16-18	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	22,79 $ (USD)
K0752.3A427	rouge rubis RAL 3003	3	3/8-16	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	22,79 $ (USD)
K0752.4A427	rouge rubis RAL 3003	4	3/8-16	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	29,34 $ (USD)
K0752.4A527	rouge rubis RAL 3003	4	1/2-13	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	29,34 $ (USD)
K0752.5A527	rouge rubis RAL 3003	5	1/2-13	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	46,30 $ (USD)
K0752.5A627	rouge rubis RAL 3003	5	5/8-11	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	46,30 $ (USD)
