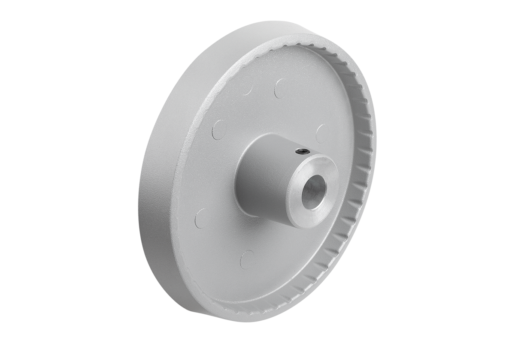

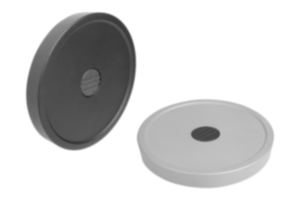

Volants pleins en aluminium sans poignée, forme E, avec alésage d'ajustement
Description de l'article/illustrations du produit

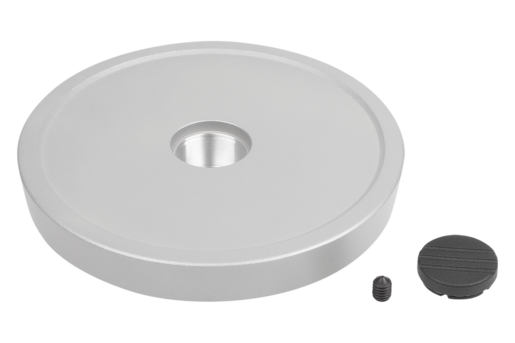

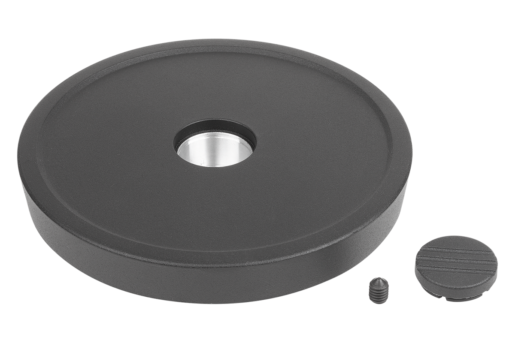

DescriptionMatière :Volant en aluminium. Cache du moyeu en thermoplastique, noir. Tige filetée ISO 4027 en acier classe de résistance 45 H, noire.Finition :Noir ou avec revêtement par poudre argent.Nota :Concentricité et planéité de la jante ≤ 0,4 mm.Montage :Le cache du moyeu est livré non monté. Les volants se fixent suivant le sens axial sur l’arbre soit à l’aide d'une goupille transversale, soit à l'aide d'une vis CHC DIN 6912 et d'une rondelle d'appui K0173. Pour les modèles avec alésage transversal, la fixation s'effectue à l'aide d'une tige filetée ISO 4027.Accessoires :K0173 Rondelle. K1160 Vis CHC tête courte DIN 6912.Contenu de la livraisonVolant en aluminium. Cache du moyeu. Tige filetée ISO 4027 (modèles avec alésage transversal).Indication de dessin :
1) Position de l'alésage transversal décalée de 90° par rapport à la rainure de clavette
Caractéristiques :
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
