Doigts d'indexage verrouillables, forme A, sans capuchon de...

retour

Actualités
- Nouveaux produits
  - Doigt d’indexage verrouillable
    - Doigts d'indexage verrouillables, forme A, sans capuchon de verrouillage, sans écrou, métriques

Description de l'article/illustrations du produit

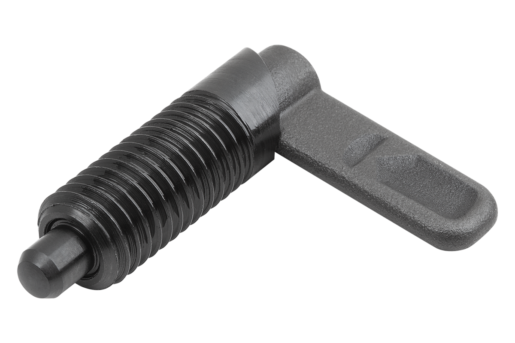

DescriptionDescription du produit :Les doigts d’indexage verrouillables sont utilisés lorsqu'il faut éviter tout déplacement de la position d'arrêt sous l'effet de forces transversales. Une rotation à 180° du verrou entraîne la rétractation du doigt d'arrêt, ce qui permet de modifier la position d'arrêt. L'encoche d’arrêt permet de maintenir le verrou dans cette position et le doigt d'arrêt rétracté.Matière :Verrou 1.0503.
Douille filetée et doigt d'indexage, acier de décolletage.
Ressort de compression 1.4310.Finition :Corps fileté et verrou brunis.
Doigt d'arrêt trempé, rectifié et bruni.
Ressort de compression poli.Avantages :Une rotation à 180° du verrou entraîne la rétractation du doigt d'arrêt.
Montage sur le filetage.Sur demande :Versions spéciales.
Accessoires :Support de doigt d'indexage K0638.
Douilles de positionnement K1290, K1839, K1840.
Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1672_A Metric Doigts d'indexage verrouillables, forme A, sans capuchon de verrouillage, sans écrou, métriques

196 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	L	L1	L3	B	B1	H	F x 30°	Force du ressort initiale F1 env. N	Force du ressort finale F2 env. N	Prix
K1672.040410	A	4	M10	10	38,5	25	20	9	3	6	1	8	14	22,14 $ (USD)
K1672.0404101	A	4	M10x1	10	38,5	25	20	9	3	6	1	8	14	22,14 $ (USD)
K1672.040510	A	5	M10	10	38,5	25	20	9	3	6	1,3	8	14	22,14 $ (USD)
K1672.0405101	A	5	M10x1	10	38,5	25	20	9	3	6	1,3	8	14	22,14 $ (USD)
K1672.040610	A	6	M10	10	38,5	25	20	9	3	6	1,8	8	14	22,14 $ (USD)
K1672.0406101	A	6	M10x1	10	38,5	25	20	9	3	6	1,8	8	14	22,14 $ (USD)
K1672.040512	A	5	M12	12	47,4	30	25	10,8	3,6	8	1,3	8	15	22,50 $ (USD)
K1672.0405121	A	5	M12x1,5	12	47,4	30	25	10,8	3,6	8	1,3	8	15	22,50 $ (USD)
K1672.040612	A	6	M12	12	47,4	30	25	10,8	3,6	8	1,8	8	15	22,50 $ (USD)
K1672.0406121	A	6	M12x1,5	12	47,4	30	25	10,8	3,6	8	1,8	8	15	22,50 $ (USD)
K1672.040812	A	8	M12	12	47,4	30	25	10,8	3,6	8	2,3	8	15	22,50 $ (USD)
K1672.0408121	A	8	M12x1,5	12	47,4	30	25	10,8	3,6	8	2,3	8	15	22,50 $ (USD)
K1672.040616	A	6	M16	16	61,2	40	32	14,4	4,8	10	1,8	15	35	26,98 $ (USD)
K1672.0406161	A	6	M16x1,5	16	61,2	40	32	14,4	4,8	10	1,8	15	35	26,98 $ (USD)
K1672.040816	A	8	M16	16	61,2	40	32	14,4	4,8	10	2,3	15	35	26,98 $ (USD)
K1672.0408161	A	8	M16x1,5	16	61,2	40	32	14,4	4,8	10	2,3	15	35	26,98 $ (USD)
K1672.041016	A	10	M16	16	61,2	40	32	14,4	4,8	10	2,8	15	35	26,98 $ (USD)
K1672.0410161	A	10	M16x1,5	16	61,2	40	32	14,4	4,8	10	2,8	15	35	26,98 $ (USD)
K1672.040820	A	8	M20	20	71	50	35	18	6	12	2,3	20	60	30,01 $ (USD)
K1672.0408201	A	8	M20x1,5	20	71	50	35	18	6	12	2,3	20	60	30,01 $ (USD)
K1672.041020	A	10	M20	20	71	50	35	18	6	12	2,8	20	60	30,01 $ (USD)
K1672.0410201	A	10	M20x1,5	20	71	50	35	18	6	12	2,8	20	60	30,01 $ (USD)
K1672.041220	A	12	M20	20	71	50	35	18	6	12	3	20	60	30,01 $ (USD)
K1672.0412201	A	12	M20x1,5	20	71	50	35	18	6	12	3	20	60	30,01 $ (USD)
