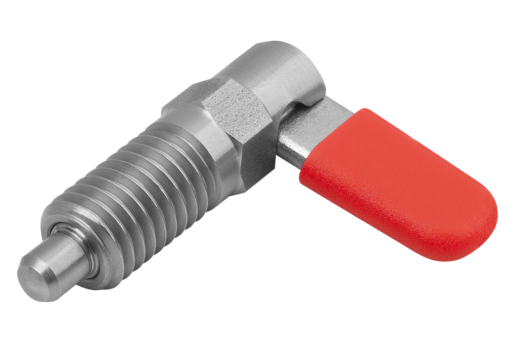

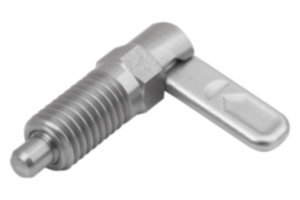

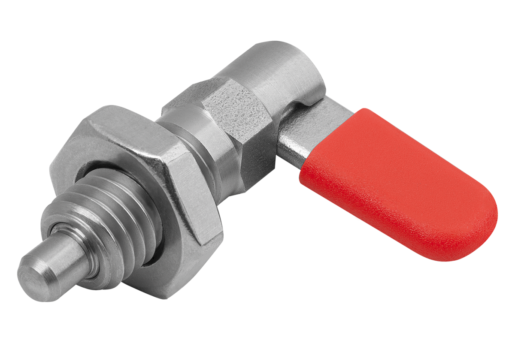

  - Doigts d'indexage verrouillables en Inox avec butée

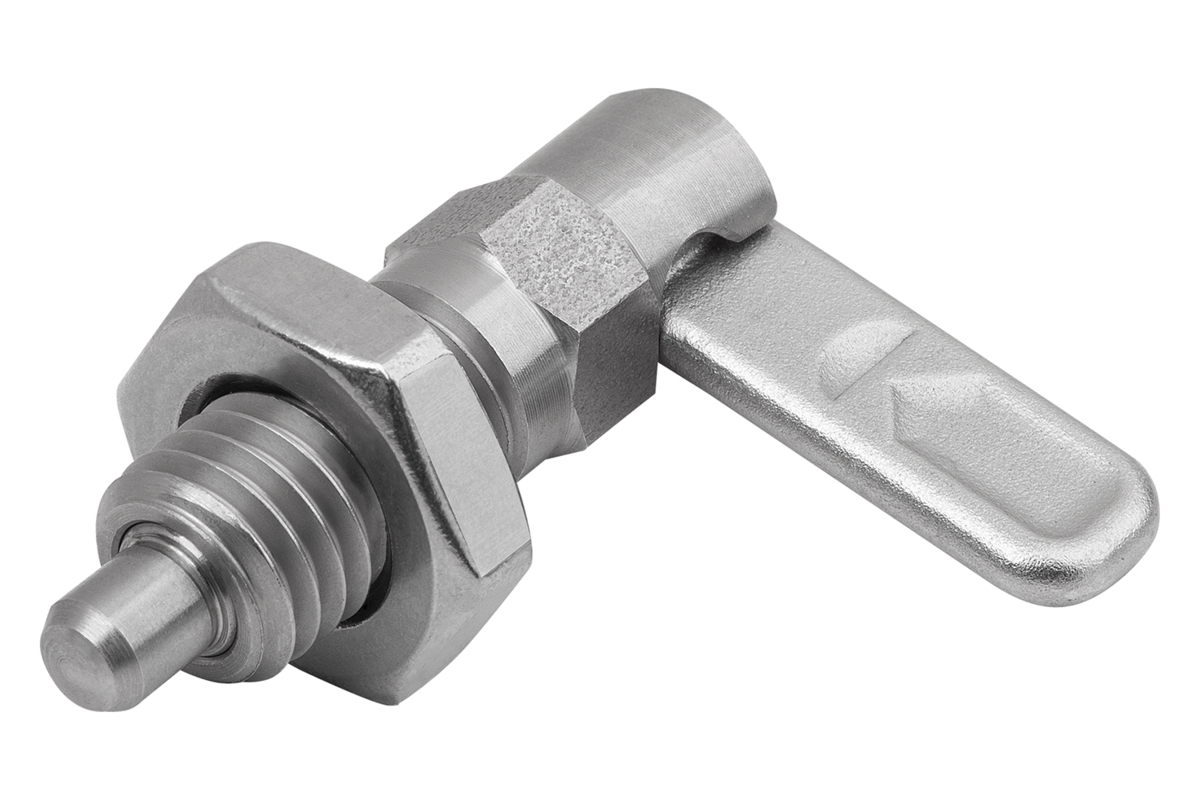

    - Doigts d'indexage verrouillables en inox avec butée, forme B, sans capuchon de verrouillage, avec écrou, métriques

Description de l'article/illustrations du produit

DescriptionDescription du produit :Les doigts d’indexage verrouillables sont utilisés lorsqu'il faut éviter tout déplacement de la position d'arrêt sous l'effet de forces transversales. Une rotation à 180° du verrou entraîne la rétractation du doigt d'arrêt, ce qui permet de modifier la position d'arrêt. L'encoche d’arrêt permet de maintenir le verrou dans cette position et le doigt d'arrêt rétracté.
La présence d'une butée à 180° empêche le saut de l'encoche et le déverrouillage du doigt d'arrêt.
Le choix du côté de la butée (gauche, droite) permet de déterminer le sens de rotation du verrou.Matière :Verrou 1.4308 (correspond à AISI "316").
Douille filetée et doigt d'arrêt 1.4305 (correspond à AISI 303).
Ressort de compression 1.4310 (correspond à AISI 301).Finition :Douille filetée et verrou polis.
Doigt d'arrêt recrifié et poli.
Ressort de compression poli.Avantages :Une rotation à 180° du verrou entraîne la rétractation du doigt d'arrêt.
Butée à 180° avec sens de rotation unilatéral.Sur demande :Versions spéciales.
Accessoires :Support de doigt d'indexage K0638.
Douilles de positionnement K1290, K1839, K1840.
Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1675_B Metric Doigts d'indexage verrouillables en inox avec butée, forme B, sans capuchon de verrouillage, avec écrou, métriques

284 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Finition 2	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Force du ressort initiale F1 env. N	Force du ressort finale F2 env. N	Prix
K1675.11050410	B	gauche	4	M10	10	38,5	25	15	9	3	6	10	17	1	8	14	33,96 $ (USD)
K1675.11050510	B	gauche	5	M10	10	38,5	25	15	9	3	6	10	17	1,3	8	14	33,96 $ (USD)
K1675.11050610	B	gauche	6	M10	10	38,5	25	15	9	3	6	10	17	1,8	8	14	33,96 $ (USD)
K1675.11050512	B	gauche	5	M12	12	47,4	30	19	10,8	3,6	8	12	19	1,3	5	15	37,47 $ (USD)
K1675.11050612	B	gauche	6	M12	12	47,4	30	19	10,8	3,6	8	12	19	1,8	5	15	37,47 $ (USD)
K1675.11050812	B	gauche	8	M12	12	47,4	30	19	10,8	3,6	8	12	19	2,3	5	15	37,47 $ (USD)
K1675.11050616	B	gauche	6	M16	16	61,2	40	26	14,4	4,8	10	16	24	1,8	15	35	42,06 $ (USD)
K1675.11050816	B	gauche	8	M16	16	61,2	40	26	14,4	4,8	10	16	24	2,3	15	35	42,06 $ (USD)
K1675.11051016	B	gauche	10	M16	16	61,2	40	26	14,4	4,8	10	16	24	2,8	15	35	42,06 $ (USD)
K1675.110508201	B	gauche	8	M20x1,5	20	71	50	30	18	6	12	20	30	2,3	20	60	52,30 $ (USD)
K1675.110510201	B	gauche	10	M20x1,5	20	71	50	30	18	6	12	20	30	2,8	20	60	52,30 $ (USD)
K1675.110512201	B	gauche	12	M20x1,5	20	71	50	30	18	6	12	20	30	3	20	60	52,30 $ (USD)
K1675.21050410	B	droite	4	M10	10	38,5	25	15	9	3	6	10	17	1	8	14	33,96 $ (USD)
K1675.21050510	B	droite	5	M10	10	38,5	25	15	9	3	6	10	17	1,3	8	14	33,96 $ (USD)
K1675.21050610	B	droite	6	M10	10	38,5	25	15	9	3	6	10	17	1,8	8	14	33,96 $ (USD)
K1675.21050512	B	droite	5	M12	12	47,4	30	19	10,8	3,6	8	12	19	1,3	5	15	37,47 $ (USD)
K1675.21050612	B	droite	6	M12	12	47,4	30	19	10,8	3,6	8	12	19	1,8	5	15	37,47 $ (USD)
K1675.21050812	B	droite	8	M12	12	47,4	30	19	10,8	3,6	8	12	19	2,3	5	15	37,47 $ (USD)
K1675.21050616	B	droite	6	M16	16	61,2	40	26	14,4	4,8	10	16	24	1,8	15	35	42,06 $ (USD)
K1675.21050816	B	droite	8	M16	16	61,2	40	26	14,4	4,8	10	16	24	2,3	15	35	42,06 $ (USD)
K1675.21051016	B	droite	10	M16	16	61,2	40	26	14,4	4,8	10	16	24	2,8	15	35	42,06 $ (USD)
K1675.210508201	B	droite	8	M20x1,5	20	71	50	30	18	6	12	20	30	2,3	20	60	52,30 $ (USD)
K1675.210510201	B	droite	10	M20x1,5	20	71	50	30	18	6	12	20	30	2,8	20	60	52,30 $ (USD)
K1675.210512201	B	droite	12	M20x1,5	20	71	50	30	18	6	12	20	30	3	20	60	52,30 $ (USD)
