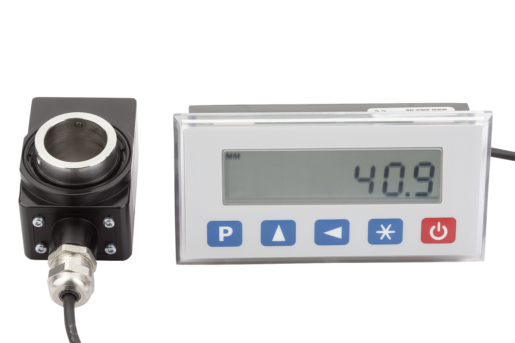

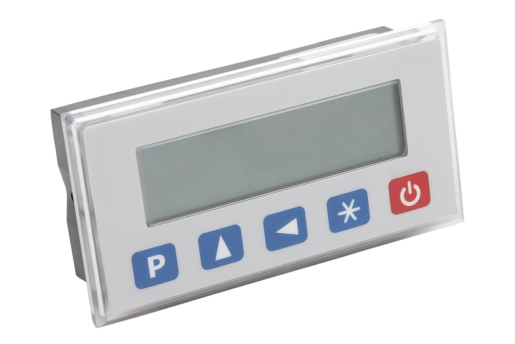

Indicateur de position quasi absolu, indépendant du réseau, précision d‘affichage 10 µm
Description de l'article/illustrations du produit
DescriptionMatière :Corps : plastique. Ecran : affichage LCDFinition :Indicateur de position avec compartiment de batterie intégré. Capteur enfichable. LCD Low Power avec fonction inching décimale et fraction.Nota :Afficheur digital autonome permettant de déterminer une position sans jeu. Le système est souvent mis en place dans l'industrie et l'artisanat pour les tâches de mesure sur les butées longitudinale et angulaire (de scie circulaire ; poinçonneuse à tôle ; presse plieuse...). Pour le montage encastré, les dimensions recommandées sont 92+0,8 x 45+0,6. l'affichage de l'angle est programmable. La plage d'affichage de 13mm de hauteur s'étend de -1999999 à 1999999. La précision d'affichage maximale est de 10 µm en décimal, de 1/64 en fraction d'inch. L'indicateur de précision dispose d'une mémoire avec batterie tampon et d'un contrôleur de batterie affichant le symbole « low batterie » à <1,1 V. Le changement des piles peut s'effectuer simplement par le biais du compartiment à piles. L'alimentation en énergie se fait via 2 piles Mignon AA (non incluses).Données techniques :- Résolution 0,01 ; 0,05 ; 0,1 ; 1 mm/ 0,001 ; 0,01 ; 1/16; 1/32; 1/64 inch - Précision du système ±(0,1 + 0,01 x L) mm, L en m - Tension de service 3 V CC, protégé contre les inversions de polarité - Alimentation en courant ~220 µA à 3 V CC - Répétabilité ±0,01 mm - Vitesse de déplacement max. 5 m/s - CEM EN 61000-6-2 ; EN 61000-6-4 - Indice de protection IP 40, appareil complet - Indice de protection IP 54, face avantPlage de température :- Température ambiante : 0…60 °C - Température de stockage : -10…70 °CMontage :Le montage se fait à l'aide des informations d'utilisation annexes.Fonction :- Fonctions dimension incrémentale et reset - Saisie directe de la valeur de référence/de la valeur offsetAccessoires :- Capteurs magnétiques K1959 - Bandes magnétiques K1633 - Capteurs à arbre creux K1926À noter :L'humidité relative de l'air doit être de 95 % max. Condensation non admise.Indication de dessin :

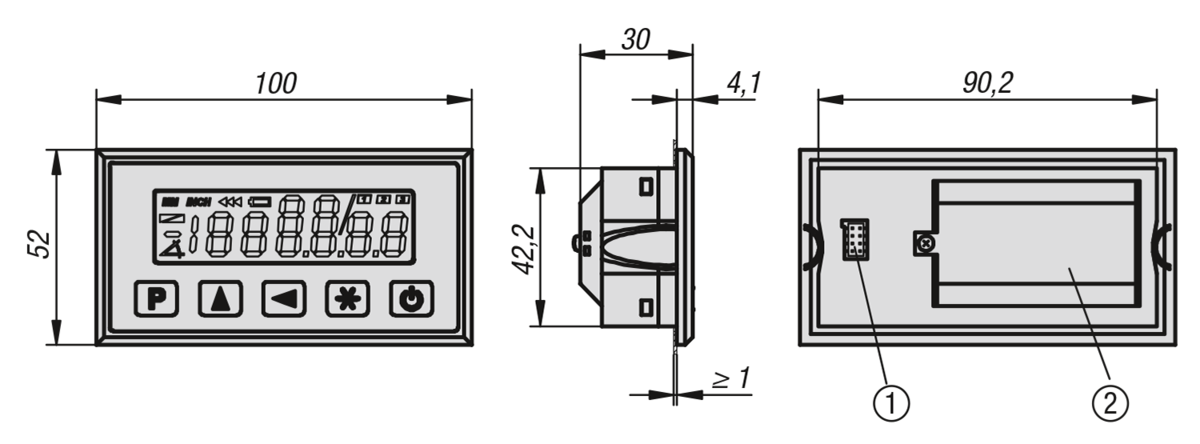

1) Connecteur du capteur 2) Compartiment à piles
Caractéristiques :
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
