Bride à bille avec plat

retour

Actualités
- Nouveaux produits
  - Bride à bille avec plat

Description de l'article/illustrations du produit

DescriptionMatière :Bride : acier de traitement.
Bille : acier à roulement.Finition :Bride : acier bruni.
Bille : trempé et poli.Nota :Pour l’utilisation avec les rondelles concaves il est recommandé d’utiliser la série large K0729 Forme G.

Bille avec protection anti-retournement intégrée.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1949 Bride à bille avec plat

168 kB

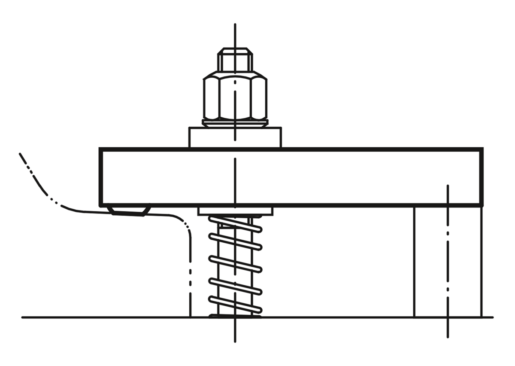

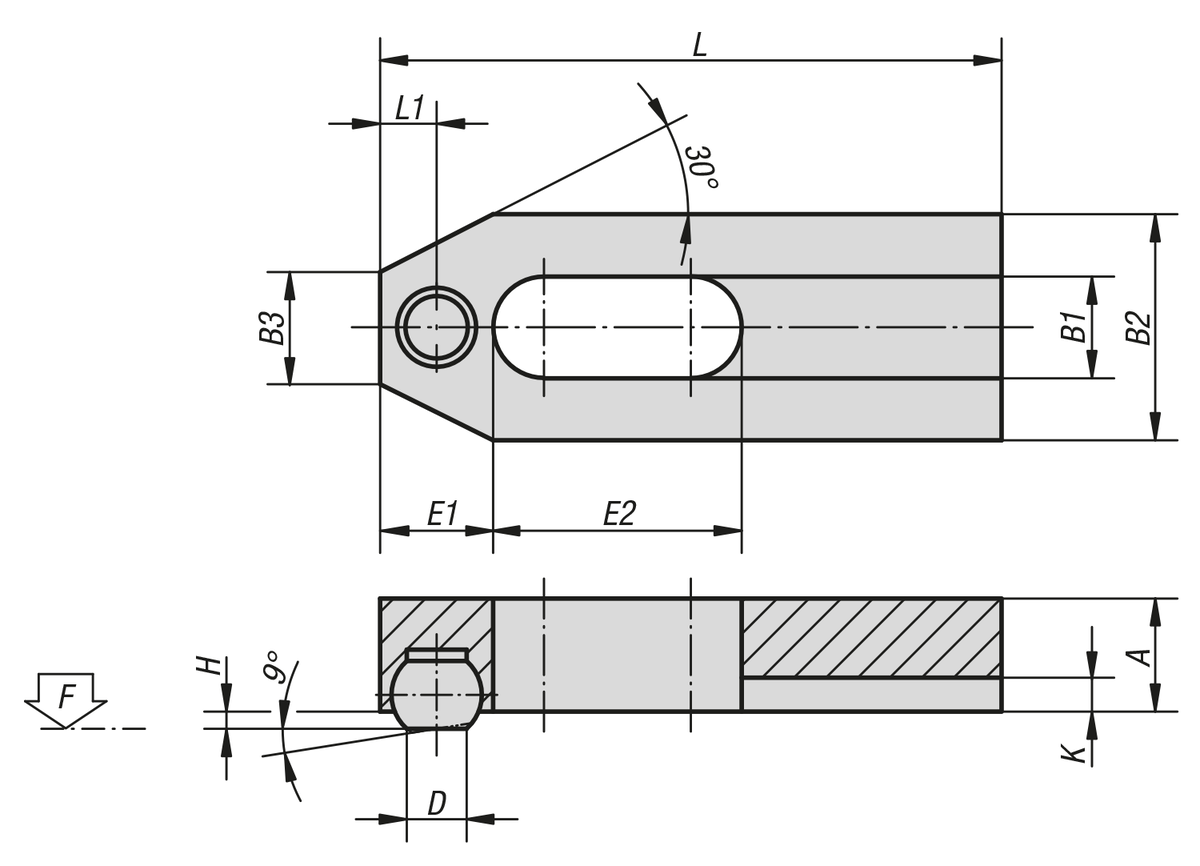

Dessins

Sélection/filtre d'articles

Référence	L	L1	A	B1	B2	B3	D	H	K	Bille-Ø	E1	E2	F kN	pour vis	Prix
K1949.06	50	5	10	7	20	8	5,5	1,6	2,5	8,5	10	20	4,82	M6	41,49 $ (USD)
K1949.08	60	6,5	12	9	25	10	7,2	2	3	10	13	22	8,77	M8	47,31 $ (USD)
K1949.10	80	7,5	15	11	30	12	8,6	2,7	3,5	12	15	30	13,9	M10	62,53 $ (USD)
K1949.12	125	10,5	20	13	40	14	10,5	3,5	4	16	21	50	20,2	M12	70,72 $ (USD)
