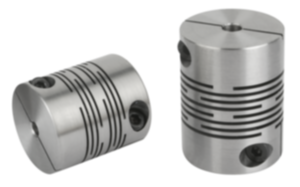

Raccords à ressort en inox avec moyeux de serrage

retour

Actualités
- Nouveaux produits
  - Raccords à ressort en inox avec moyeux de serrage

Description de l'article/illustrations du produit

DescriptionMatière :

Inox 1.4305 (correspond à AISI 303).

Finition :Naturel.Nota :Raccord tout métal sans jeu, rigide en torsion, élastique en flexion et sans entretien pour la transmission de mouvements de rotation synchronisés angulairement. La structure à fente innovante permet une très bonne flexibilité axiale, radiale et angulaire avec de faibles forces de rappel. Convient parfaitement aux servomoteurs. Avec moyeux de serrage pour la fixation de l'arbre.

Les raccords à ressort en inox sont particulièrement adaptés à l'industrie alimentaire et pharmaceutique.Plage de température :-50 °C jusqu’à +150 °C.Montage :Les raccords à ressort présentent un ajustement H7. Le jeu d'ajustement recommandé est de 0,02 mm - 0,05 mm. Ce jeu d'ajustement et le graissage des tourillons d'arbre facilitent le montage et le démontage.Sur demande :Alésages souhaités pour les moyeux D1 et D2 à indiquer séparément avec classe ou plage de tolérance.
Rainure de clavette selon DIN 6885.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K2038 Raccords à ressort en inox avec moyeux de serrage

197 kB

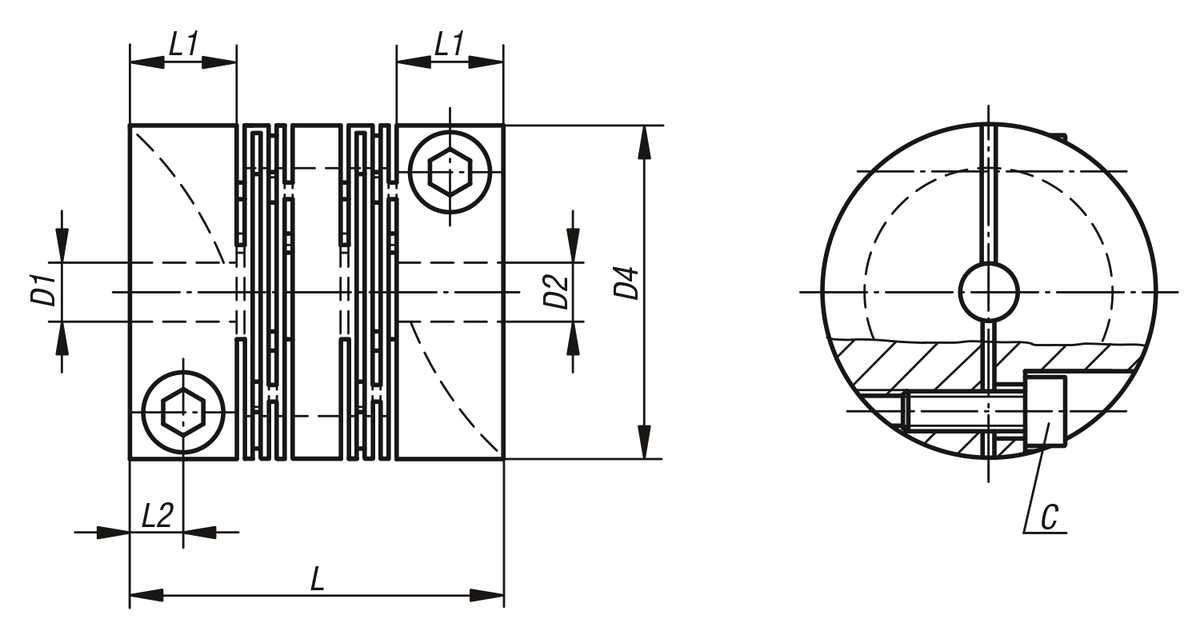

Dessins

Sélection/filtre d'articles

Référence	Taille	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	Couple nominal Nm	Moment d'inertie (gm²)	Résistance à la torsion (10⁻³ Nm/rad)	Prix
K2038.0300400810	30	8	10	6	14	30	40	11	5,5	25	0,01920	2,530	192,56 $ (USD)
K2038.0160230505	16	5	5	3	6	16	23	7	3,5	6	0,00080	0,513	77,10 $ (USD)
K2038.0180160606	18	6	6	3	6	18	16,6	5	2,5	6	0,00099	0,752	79,20 $ (USD)
K2038.0200280606	20	6	6	3	8	20	28	8	4	12	0,00288	1,189	131,22 $ (USD)
K2038.0200280808	20	8	8	3	8	20	28	8	4	12	0,00288	1,189	131,22 $ (USD)
K2038.0220200608	22	6	8	3	10	22	20	5,5	2,75	6	0,00260	1,372	135,92 $ (USD)
K2038.0250280810	25	8	10	6	12	25	28	8	4	16	0,00648	1,558	145,26 $ (USD)
K2038.0250280808	25	8	8	6	12	25	28	8	4	16	0,00648	1,558	145,26 $ (USD)
K2038.0400481616	40	16	16	6	19	40	48	11	5,5	36	0,07580	11,008	234,20 $ (USD)
K2038.0500651616	50	16	16	10	26	50	65	19	9,5	73	0,24600	20,995	286,14 $ (USD)
K2038.0500651919	50	19	19	10	26	50	65	19	9,5	73	0,24600	20,995	286,14 $ (USD)
K2038.0500652020	50	20	20	10	26	50	65	19	9,5	73	0,24600	20,995	286,14 $ (USD)
K2038.0500651515	50	15	15	10	26	50	65	19	9,5	73	0,24600	20,995	286,14 $ (USD)
K2038.0160230606	16	6	6	3	6	16	23	7	3,5	6	0,00080	0,513	77,10 $ (USD)
K2038.0250280606	25	6	6	6	12	25	28	8	4	16	0,00648	1,558	145,26 $ (USD)
K2038.0180160506	18	5	6	3	6	18	16,6	5	2,5	6	0,00099	0,752	79,20 $ (USD)
K2038.0250280608	25	6	8	6	12	25	28	8	4	16	0,00648	1,558	145,26 $ (USD)
K2038.0220200808	22	8	8	3	10	22	20	5,5	2,75	6	0,00260	1,372	135,92 $ (USD)
K2038.0400481515	40	15	15	6	19	40	48	11	5,5	36	0,07580	11,008	234,20 $ (USD)
K2038.0250280610	25	6	10	6	12	25	28	8	4	16	0,00648	1,558	145,26 $ (USD)
K2038.0200280608	20	6	8	3	8	20	28	8	4	12	0,00288	1,189	131,22 $ (USD)
K2038.0160230506	16	5	6	3	6	16	23	7	3,5	6	0,00080	0,513	77,10 $ (USD)
K2038.0300401010	30	10	10	6	14	30	40	11	5,5	25	0,01920	2,530	192,56 $ (USD)
K2038.0400481010	40	10	10	6	19	40	48	11	5,5	36	0,07580	11,008	234,20 $ (USD)
K2038.0400481012	40	10	12	6	19	40	48	11	5,5	36	0,07580	11,008	234,20 $ (USD)
K2038.0300400808	30	8	8	6	14	30	40	11	5,5	25	0,01920	2,530	192,56 $ (USD)
K2038.0250281010	25	10	10	6	12	25	28	8	4	16	0,00648	1,558	145,26 $ (USD)
K2038.0160230303	16	3	3	3	6	16	23	7	3,5	6	0,00080	0,513	77,10 $ (USD)
K2038.0180160303	18	3	3	3	6	18	16,6	5	2,5	6	0,00099	0,752	79,20 $ (USD)
K2038.0180160505	18	5	5	3	6	18	16,6	5	2,5	6	0,00099	0,752	79,20 $ (USD)
K2038.0200280303	20	3	3	3	8	20	28	8	4	12	0,00288	1,189	116,64 $ (USD)
K2038.0200280505	20	5	5	3	8	20	28	8	4	12	0,00288	1,189	131,22 $ (USD)
K2038.0200280506	20	5	6	3	8	20	28	8	4	12	0,00288	1,189	131,22 $ (USD)
K2038.0200280508	20	5	8	3	8	20	28	8	4	12	0,00288	1,189	131,22 $ (USD)
K2038.0220200303	22	3	3	3	10	22	20	5,5	2,75	6	0,00260	1,372	135,92 $ (USD)
K2038.0220200505	22	5	5	3	10	22	20	5,5	2,75	6	0,00260	1,372	135,92 $ (USD)
K2038.0220200506	22	5	6	3	10	22	20	5,5	2,75	6	0,00260	1,372	135,92 $ (USD)
K2038.0220200508	22	5	8	3	10	22	20	5,5	2,75	6	0,00260	1,372	135,92 $ (USD)
K2038.0220200606	22	6	6	3	10	22	20	5,5	2,75	6	0,00260	1,372	135,92 $ (USD)
K2038.0300400606	30	6	6	6	14	30	40	11	5,5	25	0,01920	2,530	192,56 $ (USD)
K2038.0300400608	30	6	8	6	14	30	40	11	5,5	25	0,01920	2,530	192,56 $ (USD)
K2038.0300400610	30	6	10	6	14	30	40	11	5,5	25	0,01920	2,530	192,56 $ (USD)
K2038.0400480606	40	6	6	6	19	40	48	11	5,5	36	0,07580	11,008	234,20 $ (USD)
K2038.0400481212	40	12	12	6	19	40	48	11	5,5	36	0,07580	11,008	234,20 $ (USD)
K2038.0500651010	50	10	10	10	26	50	65	19	9,5	73	0,24600	20,995	286,14 $ (USD)
K2038.0600801010	60	10	10	10	30	60	80	25	12,5	110	0,64800	37,165	466,04 $ (USD)
K2038.0600801616	60	16	16	10	30	60	80	25	12,5	110	0,64800	37,165	466,04 $ (USD)
K2038.0600802020	60	20	20	10	30	60	80	25	12,5	110	0,64800	37,165	466,04 $ (USD)
K2038.0600802424	60	24	24	10	30	60	80	25	12,5	110	0,64800	37,165	466,04 $ (USD)
K2038.0700951515	70	15	15	15	35	70	95	25	12,5	190	1,39200	196,024	573,40 $ (USD)
K2038.0700952020	70	20	20	15	35	70	95	25	12,5	190	1,39200	196,024	573,40 $ (USD)
K2038.0700953232	70	32	32	15	35	70	95	25	12,5	190	1,39200	196,024	573,40 $ (USD)

Référence	Vitesse max. tr/min	Décalage angulaire max. (°)	Désalignement max. de l'arbre axial (mm)	Désalignement max. de l'arbre radial (mm)	C (ISO 4029)	Couple de serrage des vis Nm	Prix
K2038.0300400810	6000	1	0,85	0,1	M4	3,4	192,56 $ (USD)
K2038.0160230505	10000	2	0,5	0,15	M2,5	1	77,10 $ (USD)
K2038.0180160606	10000	2	0,5	0,15	M2,5	1	79,20 $ (USD)
K2038.0200280606	9500	1	1	0,1	M3	1,5	131,22 $ (USD)
K2038.0200280808	9500	1	1	0,1	M3	1,5	131,22 $ (USD)
K2038.0220200608	9500	1	1	0,15	M2,5	1	135,92 $ (USD)
K2038.0250280810	8000	1	1	0,1	M3	1,5	145,26 $ (USD)
K2038.0250280808	8000	1	1	0,1	M3	1,5	145,26 $ (USD)
K2038.0400481616	5000	1	0,85	0,15	M5	7	234,20 $ (USD)
K2038.0500651616	5000	1,5	0,7	0,15	M6	14	286,14 $ (USD)
K2038.0500651919	5000	1,5	0,7	0,15	M6	14	286,14 $ (USD)
K2038.0500652020	5000	1,5	0,7	0,15	M6	14	286,14 $ (USD)
K2038.0500651515	5000	1,5	0,7	0,15	M6	14	286,14 $ (USD)
K2038.0160230606	10000	2	0,5	0,15	M2,5	1	77,10 $ (USD)
K2038.0250280606	8000	1	1	0,1	M3	1,5	145,26 $ (USD)
K2038.0180160506	10000	2	0,5	0,15	M2,5	1	79,20 $ (USD)
K2038.0250280608	8000	1	1	0,1	M3	1,5	145,26 $ (USD)
K2038.0220200808	9500	1	1	0,15	M2,5	1	135,92 $ (USD)
K2038.0400481515	5000	1	0,85	0,15	M5	7	234,20 $ (USD)
K2038.0250280610	8000	1	1	0,1	M3	1,5	145,26 $ (USD)
K2038.0200280608	9500	1	1	0,1	M3	1,5	131,22 $ (USD)
K2038.0160230506	10000	2	0,5	0,15	M2,5	1	77,10 $ (USD)
K2038.0300401010	6000	1	0,85	0,1	M4	3,4	192,56 $ (USD)
K2038.0400481010	5000	1	0,85	0,15	M5	7	234,20 $ (USD)
K2038.0400481012	5000	1	0,85	0,15	M5	7	234,20 $ (USD)
K2038.0300400808	6000	1	0,85	0,1	M4	3,4	192,56 $ (USD)
K2038.0250281010	8000	1	1	0,1	M3	1,5	145,26 $ (USD)
K2038.0160230303	10000	2	0,5	0,15	M2,5	1	77,10 $ (USD)
K2038.0180160303	10000	2	0,5	0,15	M2,5	1	79,20 $ (USD)
K2038.0180160505	10000	2	0,5	0,15	M2,5	1	79,20 $ (USD)
K2038.0200280303	9500	1	1	0,1	M3	1,5	116,64 $ (USD)
K2038.0200280505	9500	1	1	0,1	M3	1,5	131,22 $ (USD)
K2038.0200280506	9500	1	1	0,1	M3	1,5	131,22 $ (USD)
K2038.0200280508	9500	1	1	0,1	M3	1,5	131,22 $ (USD)
K2038.0220200303	9500	1	1	0,15	M2,5	1	135,92 $ (USD)
K2038.0220200505	9500	1	1	0,15	M2,5	1	135,92 $ (USD)
K2038.0220200506	9500	1	1	0,15	M2,5	1	135,92 $ (USD)
K2038.0220200508	9500	1	1	0,15	M2,5	1	135,92 $ (USD)
K2038.0220200606	9500	1	1	0,15	M2,5	1	135,92 $ (USD)
K2038.0300400606	6000	1	0,85	0,1	M4	3,4	192,56 $ (USD)
K2038.0300400608	6000	1	0,85	0,1	M4	3,4	192,56 $ (USD)
K2038.0300400610	6000	1	0,85	0,1	M4	3,4	192,56 $ (USD)
K2038.0400480606	5000	1	0,85	0,15	M5	7	234,20 $ (USD)
K2038.0400481212	5000	1	0,85	0,15	M5	7	234,20 $ (USD)
K2038.0500651010	5000	1,5	0,7	0,15	M6	14	286,14 $ (USD)
K2038.0600801010	4500	1,5	0,7	0,15	M8	27	466,04 $ (USD)
K2038.0600801616	4500	1,5	0,7	0,15	M8	27	466,04 $ (USD)
K2038.0600802020	4500	1,5	0,7	0,15	M8	27	466,04 $ (USD)
K2038.0600802424	4500	1,5	0,7	0,15	M8	27	466,04 $ (USD)
K2038.0700951515	4000	1	0,33	0,1	M8	27	573,40 $ (USD)
K2038.0700952020	4000	1	0,33	0,1	M8	27	573,40 $ (USD)
K2038.0700953232	4000	1	0,33	0,1	M8	27	573,40 $ (USD)
