Bouton étoile, forme H, avec douille acier saillante et insert...

retour

Produits
- Boutons
  - Boutons étoile
    - Bouton étoile avec insert acier saillant

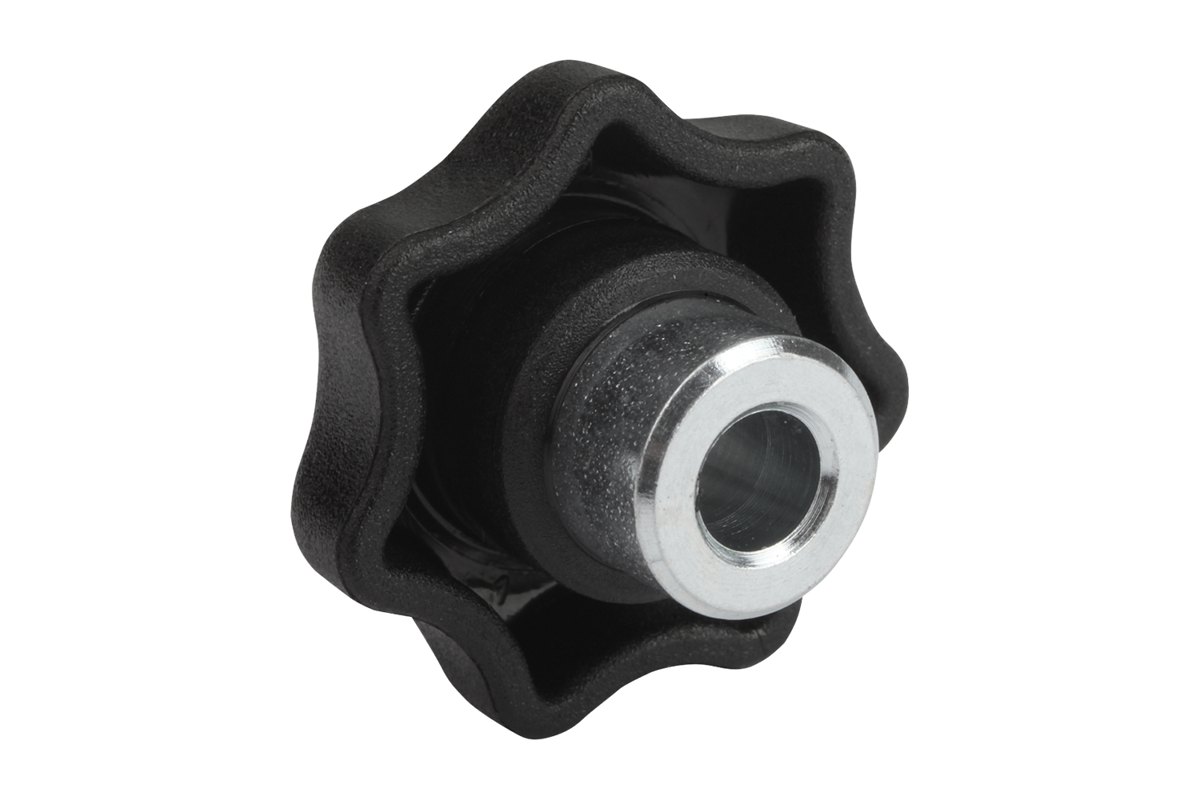

      - Bouton étoile, forme H, avec douille acier saillante et insert avec trou borgne, métriques

Description de l'article/illustrations du produit

DescriptionMatière :

Thermoplastique, noir.
Inserts classe de résistance 5.8 ou Inox 1.4305 (correspond à AISI 303).

Finition :Pièces en acier zingué passivé bleu ou acier inoxydableNota :Les boutons étoile avec insert acier saillant se prêtent particulièrement aux goupillages transversaux, comme version à trou borgne lisse ou taraudée.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0153_H Metric Bouton étoile, forme H, avec douille acier saillante et insert avec trou borgne, métriques

216 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Matière de composant	D	D1	D2	H	H2	H3	T	Prix
K0153.105	H	acier	5	25	10	17	9	7	9,5	1,96 $ (USD)
K0153.106	H	acier	6	32	13,5	21	11	9,5	12,5	2,43 $ (USD)
K0153.1061	H	acier	6	40	13,5	25	13	10	12,5	3,08 $ (USD)
K0153.108	H	acier	8	40	13,5	25	13	10	12,5	3,08 $ (USD)
K0153.1081	H	acier	8	50	19	32	17	12	19,5	4,03 $ (USD)
K0153.110	H	acier	10	50	19	32	17	12	19,5	4,03 $ (USD)
K0153.1101	H	acier	10	63	19	37	18	12	19,5	6,18 $ (USD)
K0153.112	H	acier	12	63	19	37	18	12	19,5	6,18 $ (USD)
K0153.116	H	acier	16	63	23	40	21	15	24,5	8,65 $ (USD)
