Crampon plaqueur étroit

retour

Produits
- Dispositifs de serrage
  - Crampon plaqueur double
    - Crampon plaqueur étroit

Description de l'article/illustrations du produit

DescriptionMatière :Corps de base : acier.
Mors de serrage : acier de cémentation.
Douille de centrage à collerette : acier de traitement.Finition :Bruni. Mors de serrage : cémenté.Nota :De par sa construction basse, le crampon plaqueur étroit convient parfaitement à l’usinage de pièces de faible hauteur.
Les mors en acier trempé assurent le bridage simultané vers l'avant et vers le bas.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0890 Crampon plaqueur étroit

187 kB

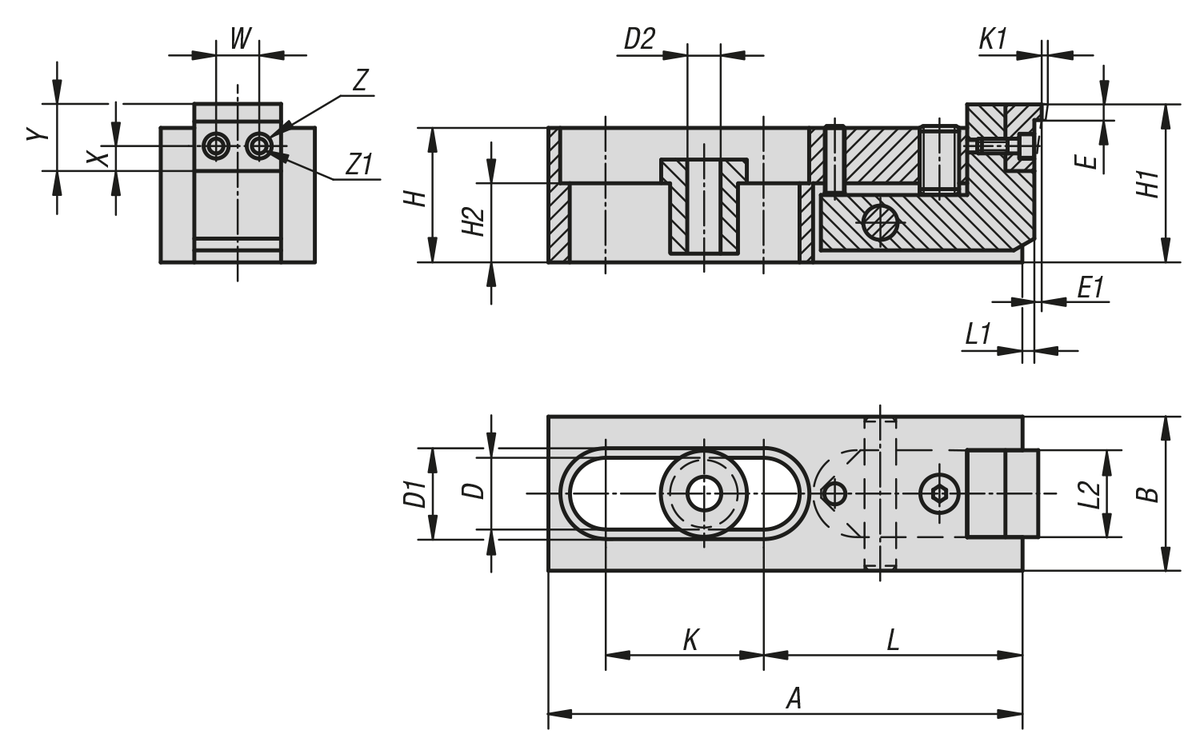

Dessins

Sélection/filtre d'articles

Référence	A	B	D	D1	D2	E	E1	H	H1	H2	K	K1	L	L1	L2	W	X	Y	Z	Z1	F=Force de serrage N	Prix
K0890.006	80	24	12,2	16	6,5	2,5	0,6	21	25,5	9	25,5	2	44,5	2,5	13,5	7	4,5	11	5	3	3000	650,02 $ (USD)
K0890.010	120	39	18,2	24	10,5	4	1	34	40	20	40,5	2,5	65,5	4	21,5	10	6	15	8	4,5	16000	663,68 $ (USD)
K0890.016	186	60	26,2	35	17	7	1,5	51	59	22	60,5	4	105	6,5	35,5	16	9	24	14	9	31000	1 163,39 $ (USD)
