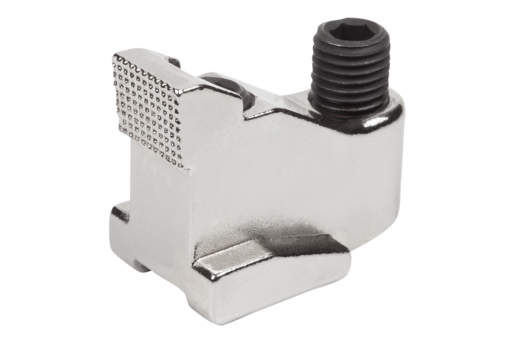

Description de l'article/illustrations du produit

DescriptionMatière :Corps en Inox 1.7225.
Vis en acier de classe de résistance 8.8.Finition :Corps de base trempé et nickelé.
Vis brunie.Nota :Les crampons pour rainures en T permettent de serrer des pièces de très faible hauteur. La force de plaquage permet d’immobiliser la pièce sur la table de machine.Utilisation :1. Glisser le crampon dans la rainure en T de la table de machine jusqu'à la pièce.
2. Serrer la vis de fixation du crampon au couple indiqué.
3. Resserrer la vis de serrage du crampon pour serrer la pièce.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1412 Crampons pour rainures en T

312 kB

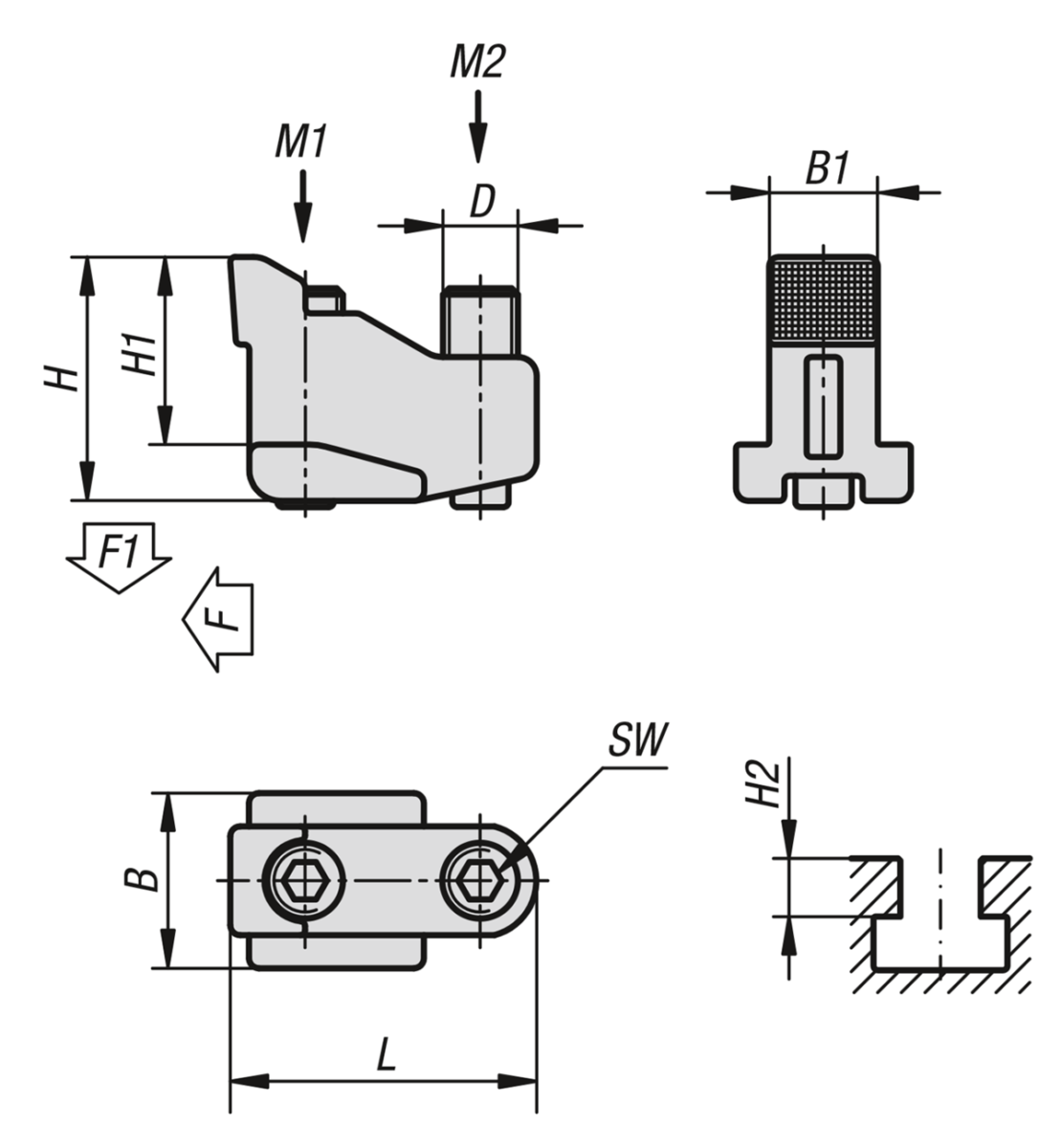

Dessins

Sélection/filtre d'articles

Référence	Largeur de la rainure	B	D	H	H1	H2	L	SW	B1	F kN	F1 kN	Couple de serrage M1 Nm	Couple de serrage M2 Nm	Prix
K1412.1014	14	22	M10	31	24	14-19	40	5	13,6	7	3,5	18	9	99,44 $ (USD)
K1412.1218	18	28	M12	39	30	18-24	49	6	17,4	10	5	32	15	117,47 $ (USD)
K1412.1622	22	35	M16	50	37	22-30	63	8	21,5	-	8	75	35	179,47 $ (USD)
