Bride équipée coudée avec vis

retour

Produits
- Dispositifs de serrage
  - Ensemble de bridage alliage léger
    - Bride équipée coudée avec vis

Description de l'article/illustrations du produit

DescriptionMatière :Acier de traitement. Visserie traitée, classe de résistance 8.8.Finition :Bride: peinte
Visserie: brunie.Nota :«F» en fonction de la profondeur de la rainure, conformément à DIN 650.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1450 Bride équipée coudée avec vis

150 kB

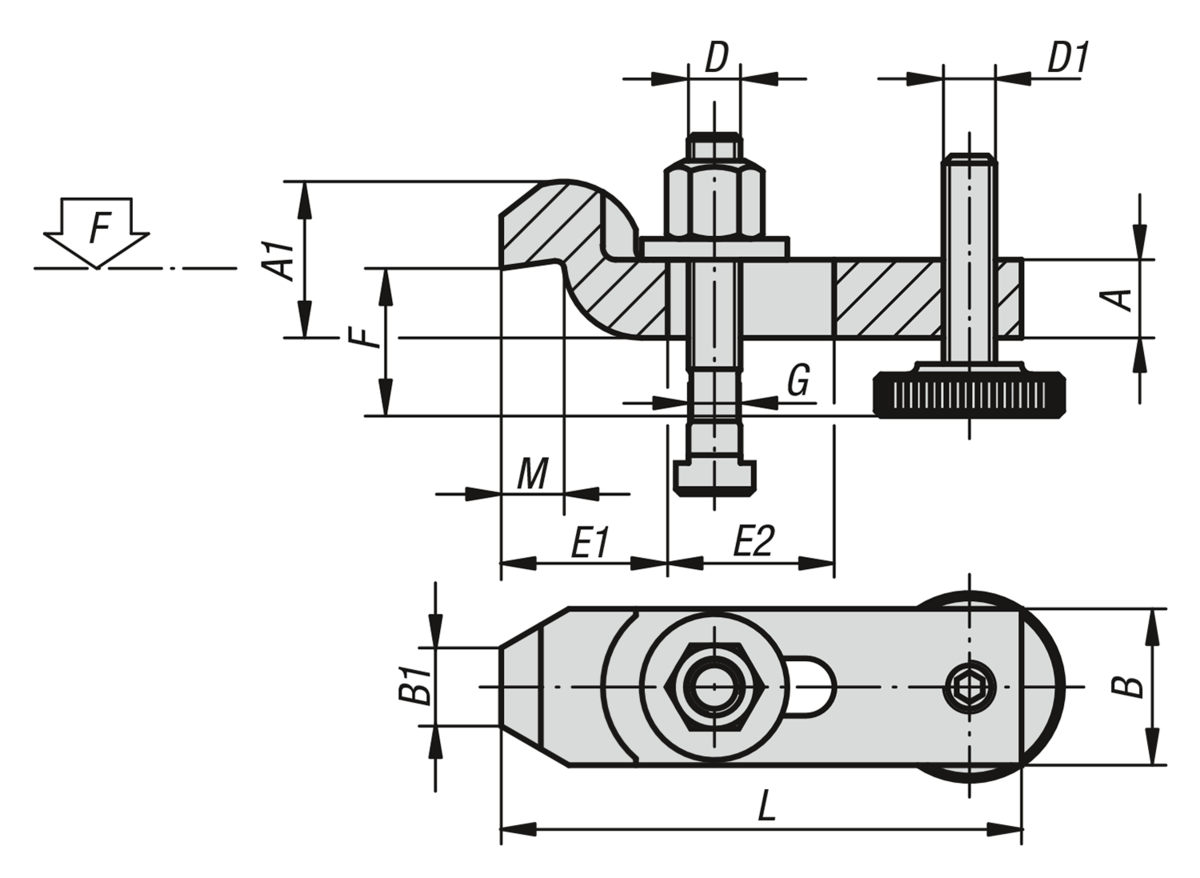

Dessins

Sélection/filtre d'articles

Référence	L	A	A1	B	B1	E1	E2	F	G pour la rainure en Té	D	D1	M	F kN	Prix
K1450.1010	100	15	30	30	15	32	32	22-46	10	M10x80	M10	12	13,9	75,81 $ (USD)
K1450.1212	125	20	40	40	20	40	40	28-58	12	M12x100	M12	16	20,2	89,87 $ (USD)
K1450.1214	125	20	40	40	20	40	40	28-56	14	M12x100	M12	16	20,2	89,87 $ (USD)
K1450.1616	160	25	50	50	25	49	50	36-72	16	M16x125	M16	20	37,8	122,38 $ (USD)
K1450.1618	160	25	50	50	25	49	50	36-69	18	M16x125	M16	20	37,8	122,38 $ (USD)
K1450.2020	200	30	60	60	30	55	70	43-92	20	M20x160	M20	24	58,8	196,82 $ (USD)
K1450.2022	200	30	60	60	30	55	70	43-92	22	M20x160	M20	24	58,8	196,82 $ (USD)
