Description de l'article/illustrations du produit

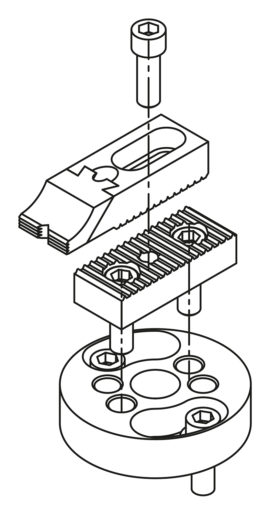

DescriptionMatière :Acier de traitement.Finition :Bruni.Nota :Les plaques de fixation servent à positionner les crampons ajustables et les crampons étagés.
Les trous (G) pour les vis CHC DIN 912 servent à la fixation de la plaque de base sur un corps de base approprié. Les trous filetés (F) servent à la fixation des crampons.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0853 Plaque de fixation

483 kB

Dessins

Sélection/filtre d'articles

Référence	B	F	G Trou lamé pour vis CHC, DIN 912	H	H1	L	L1	L3	Prix
K0853.94008116	25	M8	M8	16	7	50	25	12,5	43,22 $ (USD)
K0853.94008120	25	M8	M8	20	9	50	25	12,5	44,13 $ (USD)
K0853.94008125	25	M8	M8	25	13	50	25	12,5	45,14 $ (USD)
K0853.94008132	25	M8	M8	32	20	50	25	12,5	53,12 $ (USD)
K0853.94008140	25	M8	M8	40	28	50	25	12,5	54,93 $ (USD)
K0853.94012020	35	M12	M12	20	5	85	50	20	70,90 $ (USD)
K0853.94012025	35	M12	M12	25	12	85	50	20	77,71 $ (USD)
K0853.94012032	35	M12	M12	32	12	85	50	20	84,48 $ (USD)
K0853.94012040	35	M12	M12	40	12	85	50	20	91,14 $ (USD)
K0853.94012050	35	M12	M12	50	12	85	50	20	100,43 $ (USD)
K0853.94016025	40	M16	M16	25	6	90	50	25	88,85 $ (USD)
K0853.94016032	40	M16	M16	32	13	90	50	25	98,43 $ (USD)
K0853.94016040	40	M16	M16	40	15	90	50	25	107,90 $ (USD)
K0853.94016050	40	M16	M16	50	15	90	50	25	117,06 $ (USD)
K0853.94016063	40	M16	M16	63	15	90	50	25	138,93 $ (USD)
