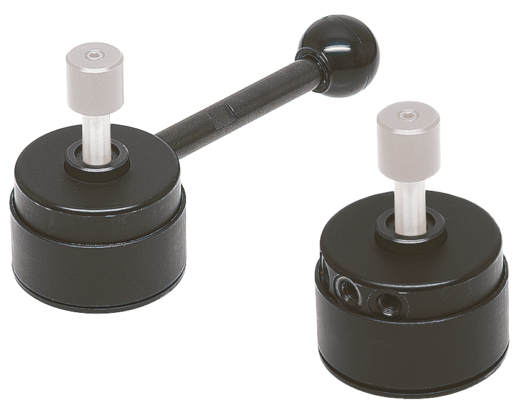

Vérin à tirer avec levier

retour

Produits
- Dispositifs de serrage
  - Vérins à tirer, vérins à levier
    - Vérin à tirer avec levier

Description de l'article/illustrations du produit

DescriptionMatière :Boîtier et came en acier à outils.
Poignée en acier de traitement.
Boule en plastique thermodurcissable PF 31.Finition :Boîtier et came trempés et brunis.
Poignée brunie.
Boule, noir.Nota :* Epaisseur max. de pièce à usiner : voir broche de serrage K0910 (mesure C).
** Force manuelle admissible pour la poignée.Accessoires :Poignée standard K0915.
Poignée dynamométrique K0916.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0910 Vérin à tirer avec levier

220 kB

Dessins

Sélection/filtre d'articles

Référence	Finition 1	A	B	C	D	E	F	G	H	J	K	L	M	N	P	Force de serrage N	Tolérance recommandée pour l'épaisseur des pièces à usiner	Force manuelle FH (N)	Force de retenue N	Prix
K0910.324000	sans poignée	32	40	13,5	18	24,5	M4x8	M5	90°	-	1,5	-	5	8	10	900	±0,3*	150**	2000	411,87 $ (USD)
K0910.324001	avec poignée	32	40	13,5	18	24,5	M4x8	M5	90°	76,5	1,5	20	5	8	10	900	±0,3*	150**	2000	437,25 $ (USD)
K0910.405000	sans poignée	40	50	18	25	30,7	M6x9	M6	110°	-	2	-	8	12	13	2500	±0,5*	200**	5500	456,77 $ (USD)
K0910.405001	avec poignée	40	50	18	25	30,7	M6x9	M6	110°	111,5	2	25	8	12	13	2500	±0,5*	200**	5500	488,00 $ (USD)
