Description

Description du produit

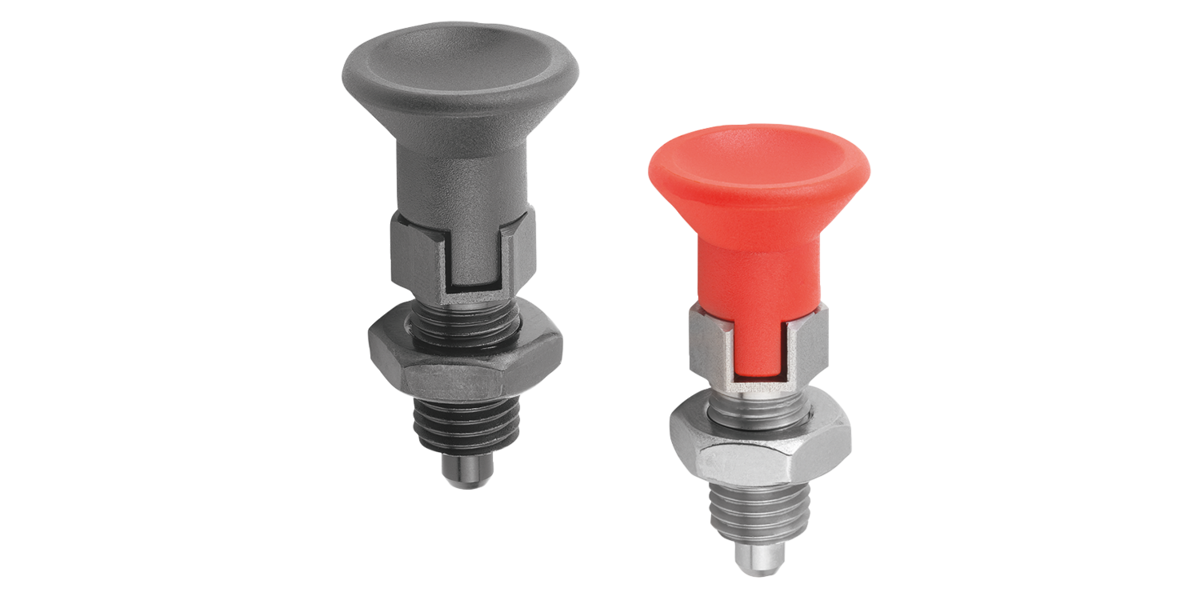

Les doigts d’indexage sont utilisés lorsqu’il faut éviter toute modification de la position d’arrêt sous l’effet de forces transversales.
Par exemple pour le verrouillage de la longueur et de la hauteur ainsi que le verrouillage de la position dans la construction de machines, d’appareils, de meubles et de véhicules spéciaux.

Le doigt ne peut être placé dans une autre position de verrouillage qu’après avoir été désengagé manuellement. Si le verrouillage doit se faire sur une longue période et s’il faut éviter que le doigt d’arrêt ne revienne en arrière, il convient d’utiliser la forme C ou la forme D.

Les matériaux utilisés permettent des applications variées.
Pour les cas exigeant une très grande résistance à la corrosion, nous recommandons les doigts d’indexage en inox A4.
Matière

Finition acier :

Douille filetée et doigt d'arrêt en acier de décolletage.



Finition Inox :

Doigt d'arrêt traité :

Douille filetée 1.4305 (correspond à AISI 303).

Doigt d'arrêt 1.4034 (correspond à AISI 420).



Doigt d'arrêt non traité :

Douille filetée 1.4305 (correspond à AISI 303).

Doigt d'arrêt 1.4305 (correspond à AISI 303).



Bouton de manœuvre en thermoplastique gris foncé ou rouge signalisation RAL3020.

Finition
Modèle en acier :
corps fileté bruni.
Doigt d’arrêt trempé, rectifié et bruni.

Modèle en inox :
corps fileté brut.
Doigt d’arrêt trempé et rectifié, brut.
Doigt d’arrêt non trempé et rectifié, brut.

Bouton de manœuvre gris foncé RAL7021.
Sur demande
Finitions spéciales.
Accessoire
Entretoises K0665.
Kits de fixation pour pièces à parois minces K2146.
