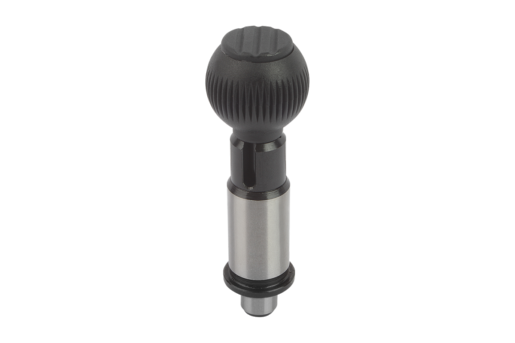

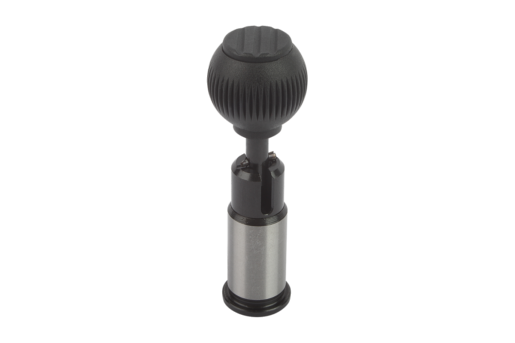

Doigts d'indexage de précision avec doigts cylindriques, forme A, standard
K0361_A

Doigts d'indexage de précision avec doigts cylindriques, forme...

retour

Description de l'article/illustrations du produit

DescriptionMatière :Acier.
Poignée thermoplastique gris foncé.
Finition :Trempé et rectifié.Nota :Les doigts d'indexage et les douilles constituent une solution optimale pour le positionnement et la fixation rapide. La tolérance d'exécution de ces doigts d'indexage et des douilles permet d'obtenir une excellente répétabilité lors de l'assemblage de deux éléments.

Renseignements techniques voir instructions de montage.
Indication de dessin :
Forme A : standard
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K0361_A Doigts d'indexage de précision avec doigts cylindriques, forme A, standard 162 kB
 TH_010_Praezisions-Arretierbolzen_enUS 101 kB

Dessins

Doigts d'indexage de précision avec doigts cylindriques, forme A, standard

Sélection/filtre d'articles

RéférenceFormeDD1D2D3LL1L3L5L6Course
S
Force du
ressort initiale
F1 env. N
Force du
ressort finale
F2 env. N
Taraudage poignée bouleCAOAcc.PrixCommander
K0361.010A101619257925132,531101530M6 156,42 $ (USD)
K0361.012A12202332913313335101535M8 173,32 $ (USD)
K0361.016A16252840106,541,513342102050M10 199,34 $ (USD)
K0361.020A20303340114,541,513350103663M10 225,04 $ (USD)
K0361.025A253842501345113360102073M10 257,00 $ (USD)
