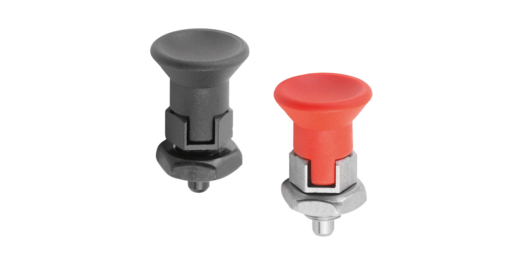

    - Doigts d'indexage avec bouton à tirer, version courte

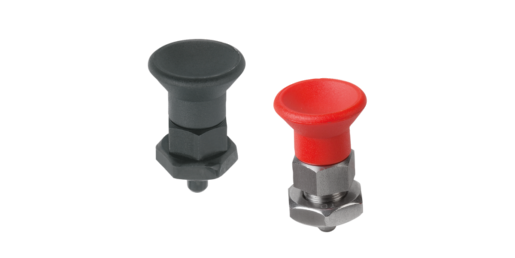

      - Doigts d'indexage avec bouton à tirer, version courte, forme B, métriques

Description de l'article/illustrations du produit

DescriptionMatière :Finition acier :
Doigt d'indexage trempé :
Classe de résistance 5.8.

Finition inox :
Doigt d'indexage non trempé :
Douille filetée 1.4305 (correspond à AISI 303).
Doigt d'indexage 1.4305 (correspond à AISI 303).

Bouton de manœuvre en thermoplastique gris foncé ou rouge signalisation RAL3020.Finition :Finition acier :
Doigt d'indexage trempé, rectifié et bruni.

Finition inox :
Doigt d'indexage non trempé, rectifié et naturel.Nota :Les doigts d’indexage sont utilisés quand il faut éviter tout déplacement transversal. Le déblocage du doigt d’indexage s'obtient en tirant sur le bouton. Pour verrouiller cette position, utiliser la forme C ou D avec encoche d’arrêt.Sur demande :Finitions spéciales.Accessoires :Entretoise K0665

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0631_B Metric Doigts d'indexage avec bouton à tirer, version courte, forme B, métriques

193 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Matière du corps de base	Surface corps	Couleur de composant	D	D1	D2	L	L1	L2	Course S	SW1	SW2	F x 30°	Force du ressort initiale F1 env. N	Force du ressort finale F2 env. N	Prix
K0631.6903	B	acier	traitée	gris foncé RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	14,91 $ (USD)
K0631.6004	B	acier	traitée	gris foncé RAL 7021	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	14,22 $ (USD)
K0631.6105	B	acier	traitée	gris foncé RAL 7021	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	13,57 $ (USD)
K0631.6206	B	acier	traitée	gris foncé RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	14,96 $ (USD)
K0631.6308	B	acier	traitée	gris foncé RAL 7021	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	18,78 $ (USD)
K0631.6410	B	acier	traitée	gris foncé RAL 7021	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	28,23 $ (USD)
K0631.16903	B	acier inoxydable	non traité	gris foncé RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	25,35 $ (USD)
K0631.16004	B	acier inoxydable	non traité	gris foncé RAL 7021	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	24,13 $ (USD)
K0631.16105	B	acier inoxydable	non traité	gris foncé RAL 7021	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	22,98 $ (USD)
K0631.16206	B	acier inoxydable	non traité	gris foncé RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	27,18 $ (USD)
K0631.16308	B	acier inoxydable	non traité	gris foncé RAL 7021	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	35,74 $ (USD)
K0631.16410	B	acier inoxydable	non traité	gris foncé RAL 7021	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	59,46 $ (USD)
K0631.690384	B	acier	traitée	rouge traffic RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	14,91 $ (USD)
K0631.600484	B	acier	traitée	rouge traffic RAL 3020	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	14,22 $ (USD)
K0631.610584	B	acier	traitée	rouge traffic RAL 3020	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	13,57 $ (USD)
K0631.620684	B	acier	traitée	rouge traffic RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	14,96 $ (USD)
K0631.630884	B	acier	traitée	rouge traffic RAL 3020	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	18,78 $ (USD)
K0631.641084	B	acier	traitée	rouge traffic RAL 3020	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	28,23 $ (USD)
K0631.1690384	B	acier inoxydable	non traité	rouge traffic RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	25,35 $ (USD)
K0631.1600484	B	acier inoxydable	non traité	rouge traffic RAL 3020	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	24,13 $ (USD)
K0631.1610584	B	acier inoxydable	non traité	rouge traffic RAL 3020	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	22,98 $ (USD)
K0631.1620684	B	acier inoxydable	non traité	rouge traffic RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	27,18 $ (USD)
K0631.1630884	B	acier inoxydable	non traité	rouge traffic RAL 3020	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	35,74 $ (USD)
K0631.1641084	B	acier inoxydable	non traité	rouge traffic RAL 3020	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	59,46 $ (USD)
