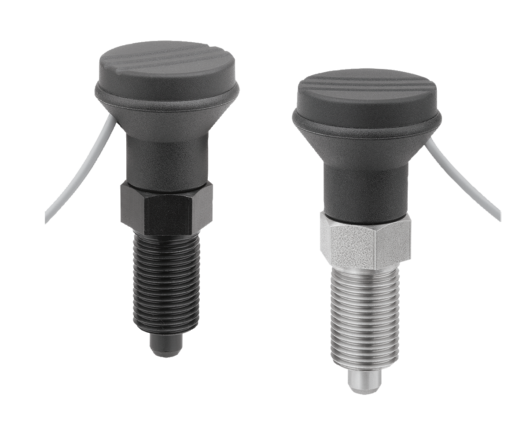

    - Doigt d'indexage en acier ou en inox avec capteur d'état, filaire
      - Doigt d'indexage en acier ou en inox avec capteur d'état, filaire, forme A

Description de l'article/illustrations du produit

DescriptionDescription du produit :Les doigts d’indexage sont utilisés lorsqu'il faut éviter tout déplacement de la position d'arrêt sous l'effet de forces transversales.
Par exemple pour le verrouillage de la longueur et de la hauteur ainsi que le verrouillage de la position dans la construction de machines, d'appareils, de meubles et de véhicules spéciaux.

Avec les doigts d'indexage avec capteur d'état, l'état d'actionnement peut être enregistré et traité électroniquement.
La communication, par exemple avec une commande de machine, s'établit par connexion filaire via le câble de raccordement du capteur intégré.Matière :Finition acier :
Douille filetée et doigt d'arrêt en acier de décolletage.

Finition Inox :
Doigt d'arrêt traité :
Douille filetée 1.4305 (correspond à AISI 303).
Doigt d'arrêt 1.4034 (correspond à AISI 420).

Doigt d'arrêt non traité :
Douille filetée 1.4305 (correspond à AISI 303).
Doigt d'arrêt 1.4305 (correspond à AISI 303).

Bouton de manœuvre en thermoplastique gris foncé.Finition :Finition acier :
Douille filetée, bruni.
Doigt d'indexage, traité, rectifié et bruni.

Finition Inox :
Douille filetée, naturel.
Doigt d'indexage, traité, rectifié et naturel.
Doigt d'indexage, non traité, rectifié et naturel.Nota :Le capteur d'état commute lors du verrouillage avec une course S de 1 mm.Données techniques :Capteur inductif :
Circuit de sortie : PNP contact à fermeture (NO)
Tension de service : 6 - 30 V CC
Intensité de service : <100 mA
Distance de commutation : 1 mm
Fréquence de commutation : <4 000 Hz
Résistance aux courts-circuits : oui
Protection contre les inversions de polarité : oui
Indice de protection : IP 67
Type de raccordement : PVC câble de 2 m
Plage de température : -10 °C - +70 °C
Homologation : CE, c-UL-us, EACUtilisation :Les doigts d'indexage avec capteur d'état permettent à l'utilisateur une maîtrise des processus qui dépend de l'actionnement. Il lui permet également de s'assurer que le doigt d'arrêt se trouve dans l'état d'actionnement souhaité.Sécurité :Les doigts d'indexage avec capteur d'état ne sont pas destinés à protéger les personnes.Indication de dessin :

Forme A:sans encoche d’arrêt, sans contre-écrou
Forme B:sans encoche d’arrêt, avec contre-écrou
Forme C:avec encoche d'arrêt, sans contre-écrou
Forme D:avec encoche d'arrêt, avec contre-écrou

P = Longueur de câble

BN = marron
BK = noir
BU = bleu

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1744_A Doigt d'indexage en acier ou en inox avec capteur d'état, filaire, forme A

198 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Matière du corps de base	Goupille	D	D1	D2	D3	L	L1	L2	L3	Course S	SW1	F x 30°	P	Force du ressort initiale F1 env. N	Force du ressort finale F2 env. N	Prix
K1744.11051	A	acier	traitée	5	M10x1	25	2,4	51	17	7	15	5	13	1,3	2000	5	12	165,89 $ (USD)
K1744.12061	A	acier	traitée	6	M12x1,5	25	2,4	56	20	8	17	6	14	1,8	2000	6	14	168,32 $ (USD)
K1744.13081	A	acier	traitée	8	M16x1,5	33	2,4	74	26	10	23	8	19	2,3	2000	15	35	170,78 $ (USD)
K1744.14101	A	acier	traitée	10	M20x1,5	33	2,4	80	28	12	25	10	22	2,8	2000	15	34	178,16 $ (USD)
K1744.14121	A	acier	traitée	12	M20x1,5	33	2,4	84	28	14	25	12	22	2,8	2000	15	39	183,06 $ (USD)
K1744.011051	A	acier inoxydable	traitée	5	M10x1	25	2,4	51	17	7	15	5	13	1,3	2000	5	12	173,25 $ (USD)
K1744.012061	A	acier inoxydable	traitée	6	M12x1,5	25	2,4	56	20	8	17	6	14	1,8	2000	6	14	175,70 $ (USD)
K1744.013081	A	acier inoxydable	traitée	8	M16x1,5	33	2,4	74	26	10	23	8	19	2,3	2000	15	35	183,06 $ (USD)
K1744.014101	A	acier inoxydable	traitée	10	M20x1,5	33	2,4	80	28	12	25	10	22	2,8	2000	15	34	187,97 $ (USD)
K1744.014121	A	acier inoxydable	traitée	12	M20x1,5	33	2,4	84	28	14	25	12	22	2,8	2000	15	39	192,89 $ (USD)
K1744.111051	A	acier inoxydable	non traité	5	M10x1	25	2,4	51	17	7	15	5	13	1,3	2000	5	12	173,25 $ (USD)
K1744.112061	A	acier inoxydable	non traité	6	M12x1,5	25	2,4	56	20	8	17	6	14	1,8	2000	6	14	175,70 $ (USD)
K1744.113081	A	acier inoxydable	non traité	8	M16x1,5	33	2,4	74	26	10	23	8	19	2,3	2000	15	35	183,06 $ (USD)
K1744.114101	A	acier inoxydable	non traité	10	M20x1,5	33	2,4	80	28	12	25	10	22	2,8	2000	15	34	187,97 $ (USD)
K1744.114121	A	acier inoxydable	non traité	12	M20x1,5	33	2,4	84	28	14	25	12	22	2,8	2000	15	39	192,89 $ (USD)
