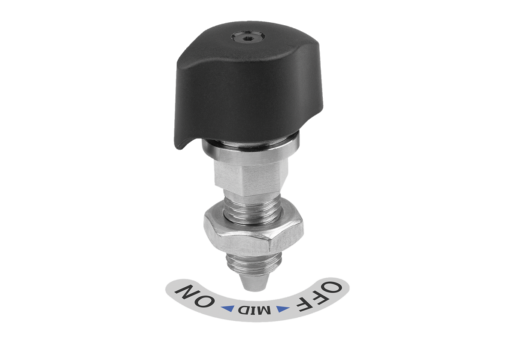

Doigt d'indexage en acier avec tête rotative et doigt, Forme A d'arrêt conique
Description de l'article/illustrations du produit
DescriptionMatière :Corps et doigt en acier. Repère de verrouillage et étiquette en aluminium. Tête rotative en thermoplastique PA (polyamide).Finition :Corps et doigt nickelés. Repère de verrouillage anodisé, rouge. Tête rotative renforcée de fibre de verre, noire.Mode d'emploi :Forme A : S'assurer que la tête rotative est en position « OFF » et que le doigt est rétracté. Glisser la plaque avec la douille sous le doigt d'indexage. Placer la tête rotative en position « ON » pour serrer. Un clic se fait entendre lorsque le serrage est terminé. Attention : ne pas desserrer le doigt d'indexage lorsque le doigt est soumis à une charge axiale. En raison de la forme conique, il se peut que le doigt ne rentre pas.
Forme B : Avec la tête rotative en position « OFF », faire coulisser la plaque avec la douille en direction du doigt d'indexage jusqu'à ce que le doigt s'enclenche dans la douille sous la pression du ressort. La tête rotative se met automatiquement en position « MID ». Pour terminer le serrage, déplacer la tête rotative de « MID » à « ON » jusqu'à entendre un clic.Accessoires :Douilles de perçage K1835.Contenu de la livraisonUn contre-écrou et une étiquette d'une épaisseur de 0,2 mm sont inclus dans la livraison.Indication de dessin :

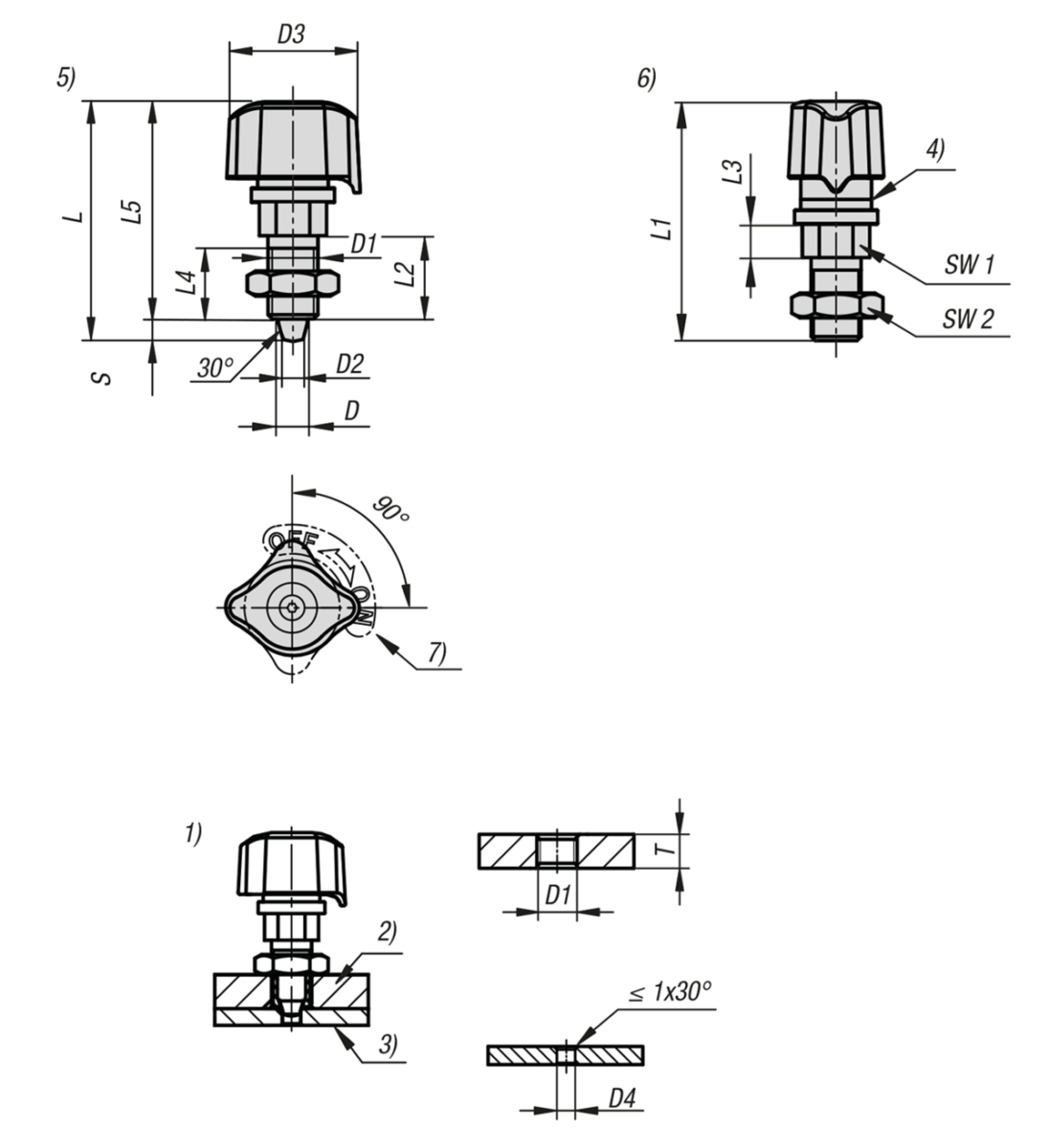

1) Montage sans douille K1835 2) Plaque à visser 3) Plaque de base 4) Repère de verrouillage 5) Position ON 6) Position OFF 7) Étiquette
Caractéristiques :
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
