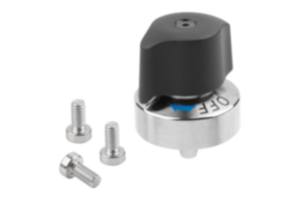

Doigt d'indexage en acier avec tête rotative et doigt, Forme B d'arrêt conique
Description de l'article/illustrations du produit
DescriptionMatière :Corps et doigt en acier. Repère de verrouillage en aluminium. Tête rotative en thermoplastique PA (polyamide).Finition :Corps et doigt nickelés. Repère de verrouillage anodisé, rouge. Tête rotative renforcée de fibre de verre, noire.Nota :Les doigts d’indexage sont utilisés lorsqu'il faut éviter tout déplacement de la position d'arrêt sous l'effet de forces transversales. Si le repère de verrouillage est visible, le doigt est soit complètement déverrouillé, soit seulement partiellement verrouillé.
Option de montage 1 pour plaques d'épaisseur 6 mm. Option de montage 2 avec la forme A pour plaques d'épaisseur entre 6 et 14 mm et avec la forme B pour plaques d'épaisseur entre 6 et 15 mm.Mode d'emploi :Forme A : S'assurer que la tête rotative est en position « OFF » et que le doigt est rétracté. Glisser la plaque avec la douille sous le doigt d'indexage. Placer la tête rotative en position « ON » pour serrer. Un clic se fait entendre lorsque le serrage est terminé. Attention : ne pas desserrer le doigt d'indexage lorsque le doigt est soumis à une charge axiale. En raison de la forme conique, il se peut que le doigt ne rentre pas.

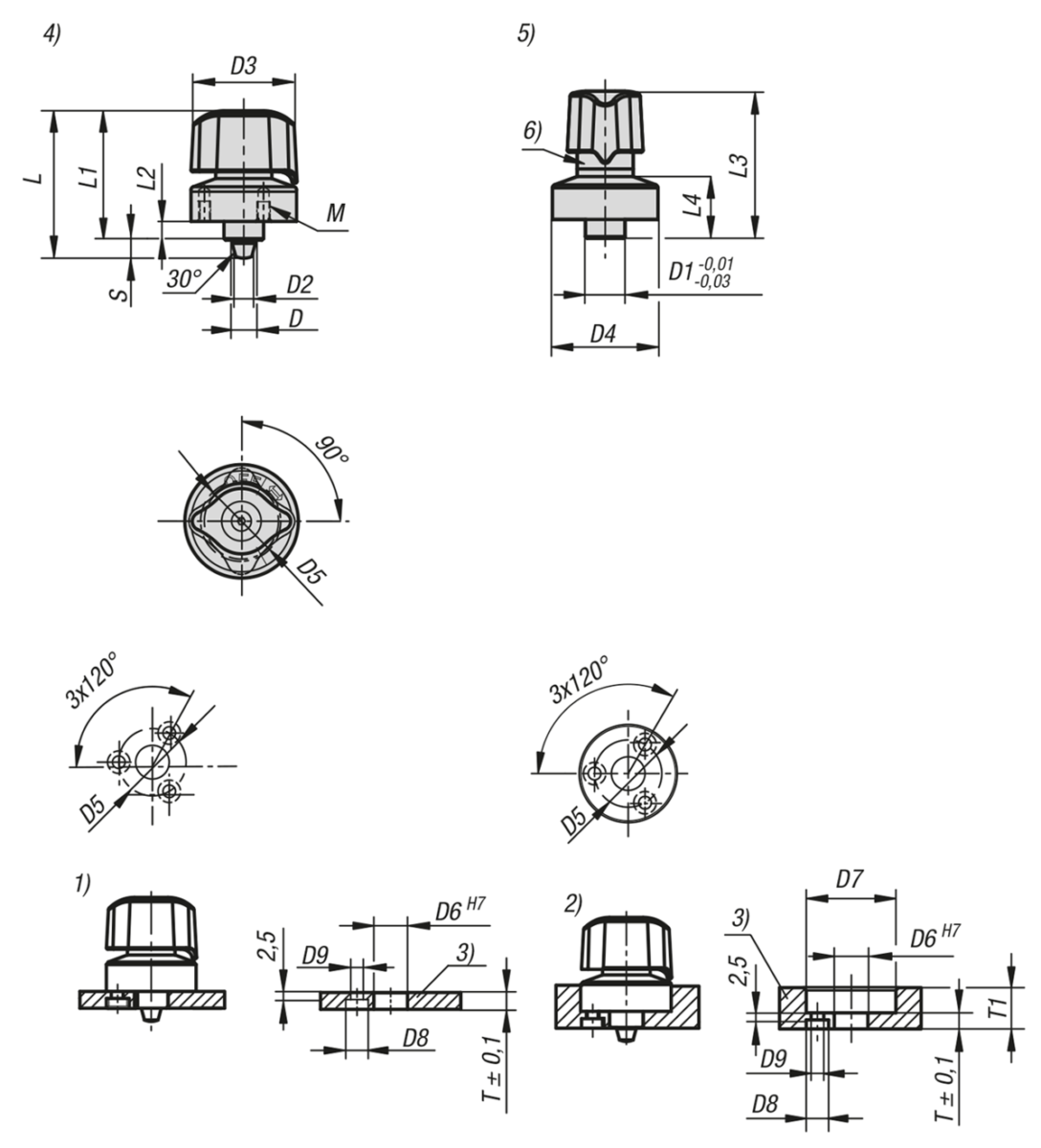

Forme B : Avec la tête rotative en position « OFF », faire coulisser la plaque avec la douille en direction du doigt d'indexage jusqu'à ce que le doigt s'enclenche dans la douille sous la pression du ressort. La tête rotative se met automatiquement en position « MID ». Pour terminer le serrage, déplacer la tête rotative de « MID » à « ON » jusqu'à entendre un clic.Accessoires :Douilles de perçage K1835.Contenu de la livraisonLes vis de fixation sont incluses dans la livraison.Indication de dessin :
1) Option de montage 1 2) Option de montage 2 3) Plaque 4) Position ON 5) Position OFF 6) Repère de verrouillage
Caractéristiques :
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
