Manettes indexables, forme boule classique, acier, taraudage,...

retour

Produits
- Manettes indexables
  - Manettes indexables, forme boule classique
    - Manettes indexables, forme boule classique, acier, taraudage
      - Manettes indexables, forme boule classique, acier, taraudage, pouces

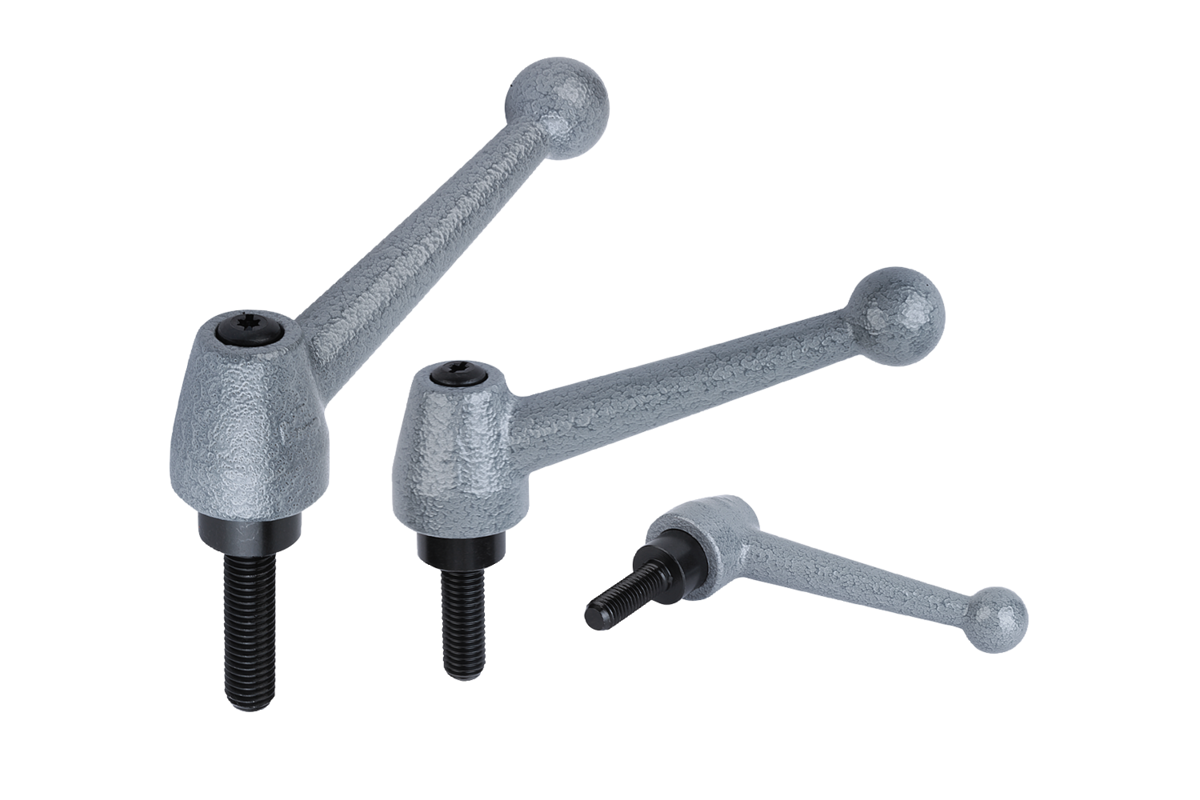

Description de l'article/illustrations du produit

DescriptionMatière :Insert : acier, classe de résistance 5.8.
Poignée : acier 1.0401.Finition :Poignée acier, peinture à effet martelé gris argenté.
Insert acier bruni.Sur demande :Autres taraudages et finitions spéciales.
La cote «H1» est disponible dans d’autres longueurs (prix spécifique).Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0120 Inch Manettes indexables, forme boule classique, acier, taraudage, pouces

261 kB

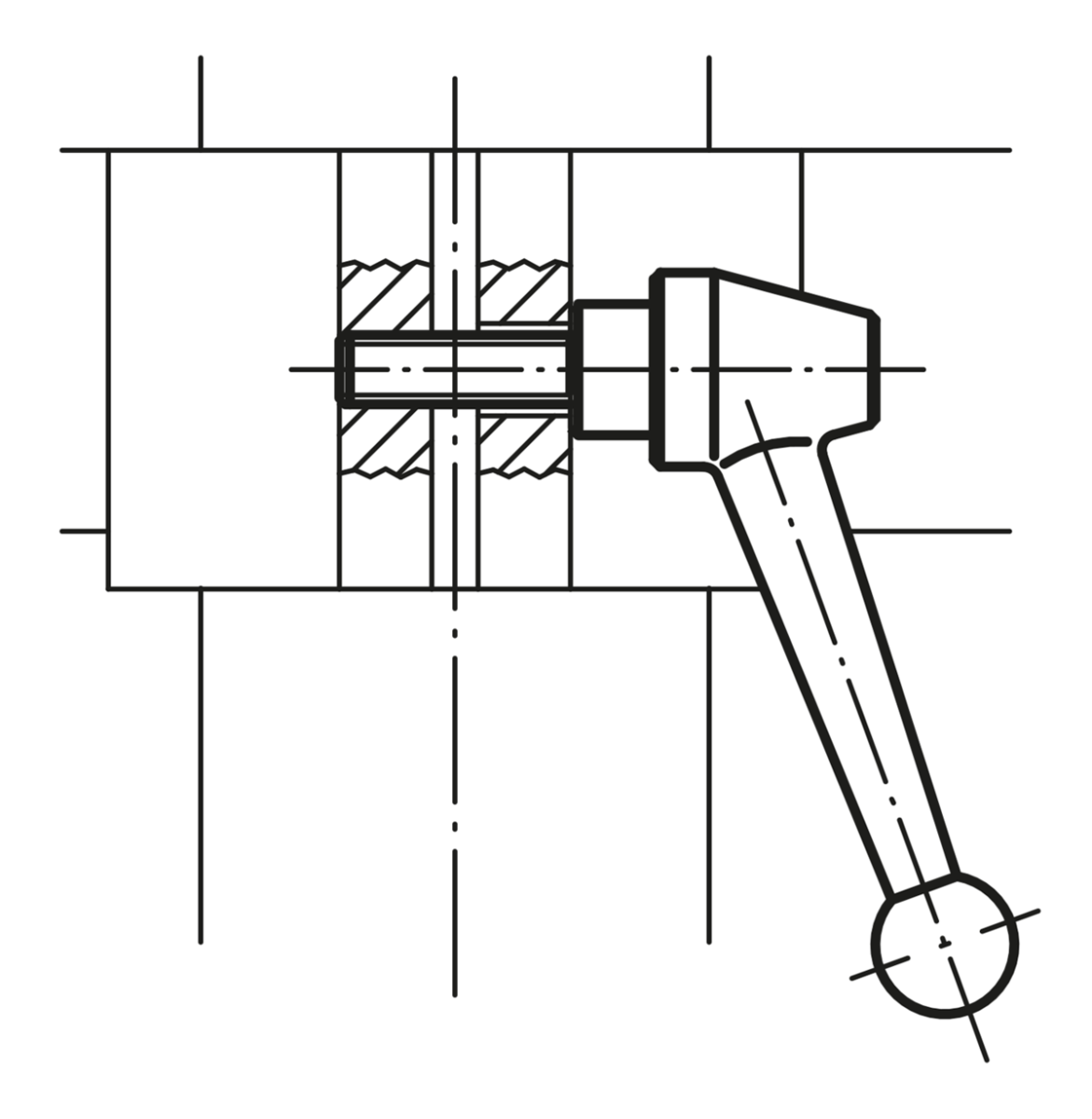

Dessins

Sélection/filtre d'articles

Référence	Matière du corps de base	X	A	A1	T	D	D1	D2	H	H1	H3	H4	Nombre de dents	Prix
K0120.1A3	acier	5/16-18	83	107	17	19	28	20	40,5	12	65	68,5	24	26,85 $ (USD)
K0120.1A4	acier	3/8-16	83	107	17	19	28	20	40,5	12	65	68,5	24	26,85 $ (USD)
K0120.1A5	acier	1/2-13	83	107	17	19	28	20	40,5	12	65	68,5	24	26,85 $ (USD)
K0120.2A5	acier	1/2-13	108	138	23	23	35	25	51,5	12	79,5	84	26	35,58 $ (USD)
K0120.2A6	acier	5/8-11	108	138	23	23	35	25	51,5	12	79,5	84	26	35,58 $ (USD)
K0120.3A6	acier	5/8-11	132	168	27	30	43	30	60	12	93	97,5	36	49,76 $ (USD)
K0120.3A7	acier	3/4-10	132	168	27	30	43	30	60	12	93	97,5	36	49,76 $ (USD)
