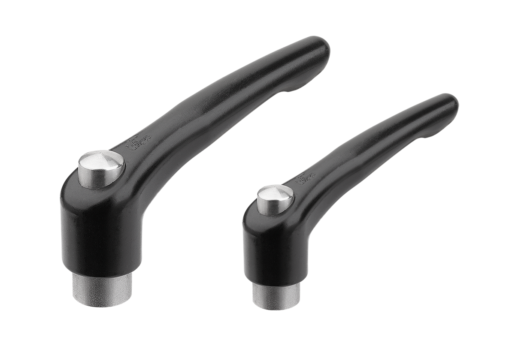

Manette indexable avec bouchon de protection avec taraudage,...

retour

Produits
- Manettes indexables
  - Manettes indexables, forme design moderne
    - Manette indexable avec bouchon de protection avec insert taraudé en Inox
      - Manette indexable avec bouchon de protection avec taraudage, inserts en inox, à texture mate, pouces

Description de l'article/illustrations du produit

DescriptionMatière :Manette indexable en zinc injecté haute pression selon DIN EN 12844.
Insert en Inox 1.4305 (correspond à AISI 303).
Bouchon de protection en Inox 1.4305 (correspond à AISI 303).Finition :Manette avec revêtement plastique.
Insert Inox naturel.Sur demande :Autres taraudages, coloris et finitions spéciales.
La cote «H1» est disponible dans d’autres longueurs (prix spécifique).Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0123_STM inch Manette indexable avec bouchon de protection avec taraudage, inserts en inox, à texture mate, pouces

222 kB

Dessins

Sélection/filtre d'articles

Référence	Couleur du corps de base	Surface corps	Taille	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Nombre de dents	Prix
K0123.92A2181	noir RAL 9005	mat structuré	2	1/4-20	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	17,64 $ (USD)
K0123.92A2182	orangé pur RAL 2004	mat structuré	2	1/4-20	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	17,64 $ (USD)
K0123.92A2183	jaune colza RAL 1021	mat structuré	2	1/4-20	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	17,64 $ (USD)
K0123.92A2184	rouge traffic RAL 3020	mat structuré	2	1/4-20	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	17,64 $ (USD)
K0123.92A2185	vert sécurité RAL 6032	mat structuré	2	1/4-20	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	17,64 $ (USD)
K0123.92A2186	bleu traffic RAL 5017	mat structuré	2	1/4-20	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	17,64 $ (USD)
K0123.92A2187	gris clair RAL 7035	mat structuré	2	1/4-20	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	17,64 $ (USD)
K0123.92A2188	gris fenetre RAL 7040	mat structuré	2	1/4-20	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	17,64 $ (USD)
K0123.92A3181	noir RAL 9005	mat structuré	2	5/16-18	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	17,64 $ (USD)
K0123.92A3182	orangé pur RAL 2004	mat structuré	2	5/16-18	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	17,64 $ (USD)
K0123.92A3183	jaune colza RAL 1021	mat structuré	2	5/16-18	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	17,64 $ (USD)
K0123.92A3184	rouge traffic RAL 3020	mat structuré	2	5/16-18	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	17,64 $ (USD)
K0123.92A3185	vert sécurité RAL 6032	mat structuré	2	5/16-18	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	17,64 $ (USD)
K0123.92A3186	bleu traffic RAL 5017	mat structuré	2	5/16-18	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	17,64 $ (USD)
K0123.92A3187	gris clair RAL 7035	mat structuré	2	5/16-18	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	17,64 $ (USD)
K0123.92A3188	gris fenetre RAL 7040	mat structuré	2	5/16-18	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	17,64 $ (USD)
K0123.93A3181	noir RAL 9005	mat structuré	3	5/16-18	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	20,04 $ (USD)
K0123.93A3182	orangé pur RAL 2004	mat structuré	3	5/16-18	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	20,04 $ (USD)
K0123.93A3183	jaune colza RAL 1021	mat structuré	3	5/16-18	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	20,04 $ (USD)
K0123.93A3184	rouge traffic RAL 3020	mat structuré	3	5/16-18	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	20,04 $ (USD)
K0123.93A3185	vert sécurité RAL 6032	mat structuré	3	5/16-18	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	20,04 $ (USD)
K0123.93A3186	bleu traffic RAL 5017	mat structuré	3	5/16-18	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	20,04 $ (USD)
K0123.93A3187	gris clair RAL 7035	mat structuré	3	5/16-18	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	20,04 $ (USD)
K0123.93A3188	gris fenetre RAL 7040	mat structuré	3	5/16-18	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	20,04 $ (USD)
K0123.93A4181	noir RAL 9005	mat structuré	3	3/8-16	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	20,04 $ (USD)
K0123.93A4182	orangé pur RAL 2004	mat structuré	3	3/8-16	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	20,04 $ (USD)
K0123.93A4183	jaune colza RAL 1021	mat structuré	3	3/8-16	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	20,04 $ (USD)
K0123.93A4184	rouge traffic RAL 3020	mat structuré	3	3/8-16	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	20,04 $ (USD)
K0123.93A4185	vert sécurité RAL 6032	mat structuré	3	3/8-16	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	20,04 $ (USD)
K0123.93A4186	bleu traffic RAL 5017	mat structuré	3	3/8-16	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	20,04 $ (USD)
K0123.93A4187	gris clair RAL 7035	mat structuré	3	3/8-16	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	20,04 $ (USD)
K0123.93A4188	gris fenetre RAL 7040	mat structuré	3	3/8-16	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	20,04 $ (USD)
