K1733_STPoussoirs latéraux à ressort en matière plastique, doigt d'appui... |
retour |
|
Description de l'article/illustrations du produit |
|
|

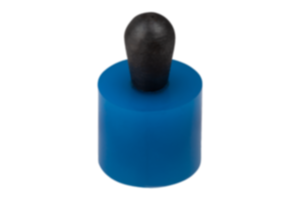

DescriptionMatière :Corps et ressort en plastique.Doigts d'appui en acierFinition :Doigts d'appui cémentés et brunis.Nota :Les poussoirs latéraux à ressort servent à positionner, à serrer, à maintenir et à fixer des pièces au cours d'applications susceptibles d'engendrer un encrassement accru.
Par exemple : peinture et décapage au sable.
Calcul de la cote X :
Y > = L1-D1/2, alors X=D1/2-S
Y < L1-D1/2, alors X =D1/2-S-((L1-D1/2-Y)*0,123)
Légère force du ressort = ressort bleu
Force standard du ressort = ressort rouge
Force accrue du ressort = ressort vertMontage :Le corps est pressé dans l'alésage.
Il est recommandé d'humidifier le corps avant le montage.Indication de dessin :1) Outil de montage
2) Certaines tailles ont une forme de tige divergente
Y = hauteur de la pièce
W = longueur de la pièce
X = cote de coordonnées
Z = diamètre de la butée TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Finition 1 | Finition 2 | D
| D1 | D2 | L | L1 | ±S | F
env.(N) | Référence
Outil de
montage | CAO | Acc. | Prix | Commander |
|---|
| K1733.100307 | ressort léger | forme de tige divergente | 6 | 3 | 5,9 | 7 | 3,7 | 0,4 | 10 | K1733.03 |  | | 8,30 $ (USD) | | | K1733.100409 | ressort léger | - | 8 | 4 | 7,9 | 9 | 5,2 | 0,6 | 15 | K1733.04 | | | 8,69 $ (USD) | | | K1733.100509 | ressort léger | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 30 | K1733.05 | | | 8,98 $ (USD) | | | K1733.100609 | ressort léger | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 20 | K1733.05 | | | 9,66 $ (USD) | | | K1733.200307 | ressort standard | forme de tige divergente | 6 | 3 | 5,9 | 7 | 3,7 | 0,4 | 20 | K1733.03 | | | 8,30 $ (USD) | | | K1733.200409 | ressort standard | - | 8 | 4 | 7,9 | 9 | 5,2 | 0,6 | 30 | K1733.04 | | | 8,69 $ (USD) | | | K1733.200509 | ressort standard | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 60 | K1733.05 | | | 8,98 $ (USD) | | | K1733.200609 | ressort standard | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 30 | K1733.05 | | | 9,66 $ (USD) | | | K1733.200813 | ressort standard | - | 12 | 8 | 11,9 | 13 | 13,3 | 1,2 | 50 | K1733.08 | | | 10,45 $ (USD) | | | K1733.201016 | ressort standard | - | 16 | 10 | 15,9 | 16 | 16,9 | 1,6 | 80 | K1733.10 | | | 11,30 $ (USD) | | | K1733.300509 | ressort renforcé | - | 10 | 5 | 9,9 | 9 | 7,3 | 0,8 | 90 | K1733.05 | | | 8,98 $ (USD) | | | K1733.300609 | ressort renforcé | - | 10 | 6 | 9,9 | 9 | 10,3 | 1 | 60 | K1733.05 | | | 9,66 $ (USD) | | | K1733.300813 | ressort renforcé | - | 12 | 8 | 11,9 | 13 | 13,3 | 1,2 | 100 | K1733.08 | | | 10,45 $ (USD) | | | K1733.301016 | ressort renforcé | - | 16 | 10 | 15,9 | 16 | 16,9 | 1,6 | 160 | K1733.10 | | | 11,30 $ (USD) | |
