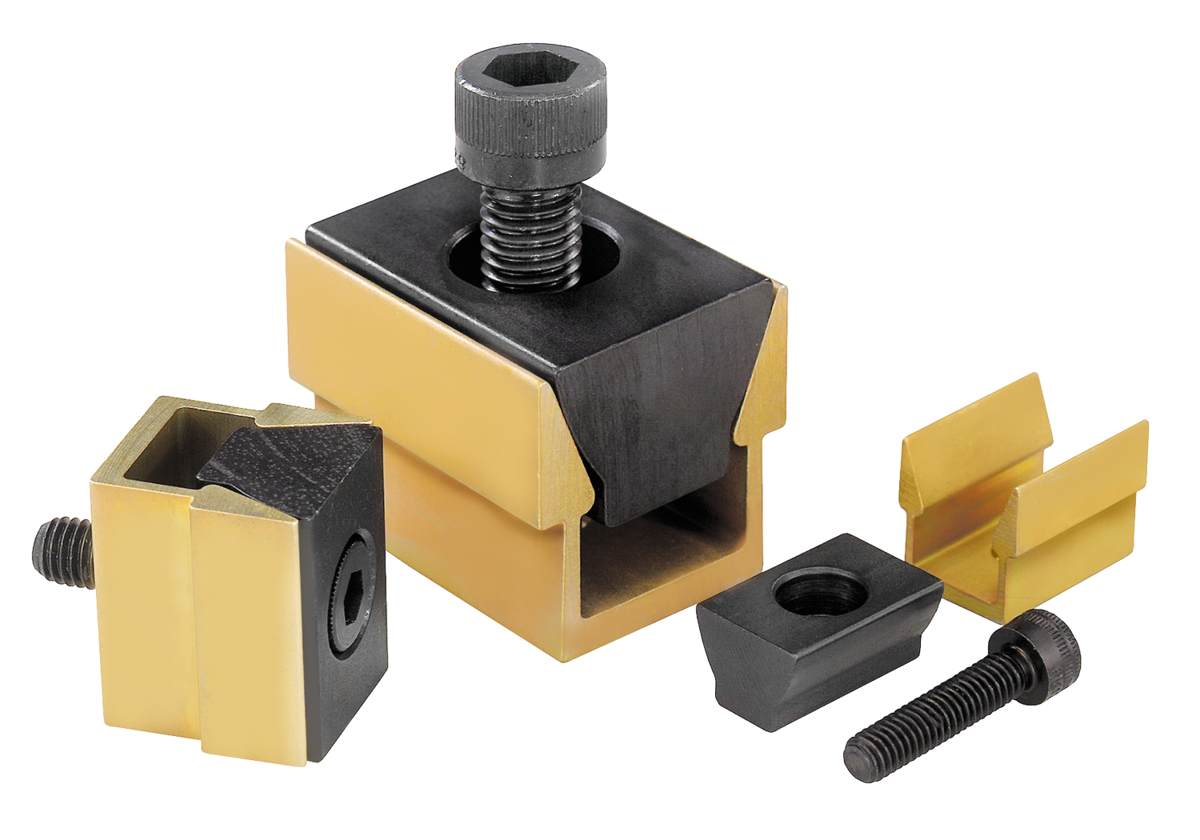

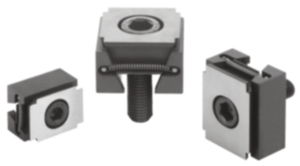

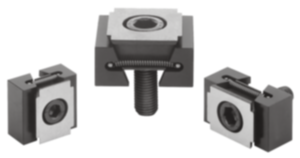

Description de l'article/illustrations du produit

DescriptionMatière :Partie extérieure : profilé d'aluminium.
Prisme de serrage : acier de cémentation.Finition :Aluminium : anodisé.

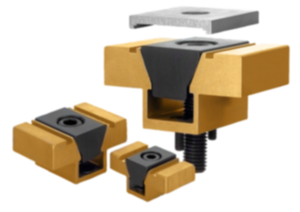

Acier : bruni.Nota :Le mors de serrage double permet de serrer simultanément deux pièces à usiner. Ce dispositif convient en particulier pour les pièces de forme cylindrique ou rectangulaire. Son faible encombrement permet de réaliser des serrages multiples peu encombrants.Indication de dessin :

La cote B1 max. est la cote de serrage max. à atteindre.

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0037 Mors de serrage

174 kB

Dessins

Sélection/filtre d'articles

Référence	D	L	B1 min. - max.	B2	H	H1	Force de serrage kN max.	Couple de serrage max. Nm	Prix
K0037.04	M4	15,9	12,3 - 13,1	10,4	12,7	5,6	2,2	3,4	0,00 $ (USD)
K0037.06	M6	23,8	18,6 - 19,9	16,1	19	9,5	6,7	14,3	0,00 $ (USD)
K0037.08	M8	31,7	24,8 - 26,6	20,8	25,4	12,7	8,9	14,5	0,00 $ (USD)
K0037.12	M12	47,6	37,3 - 39,7	30,8	38,1	19	15,6	38,4	0,00 $ (USD)
K0037.16	M16	63,5	49,7 - 52,8	41,2	50,8	25,4	26,7	74,6	0,00 $ (USD)
