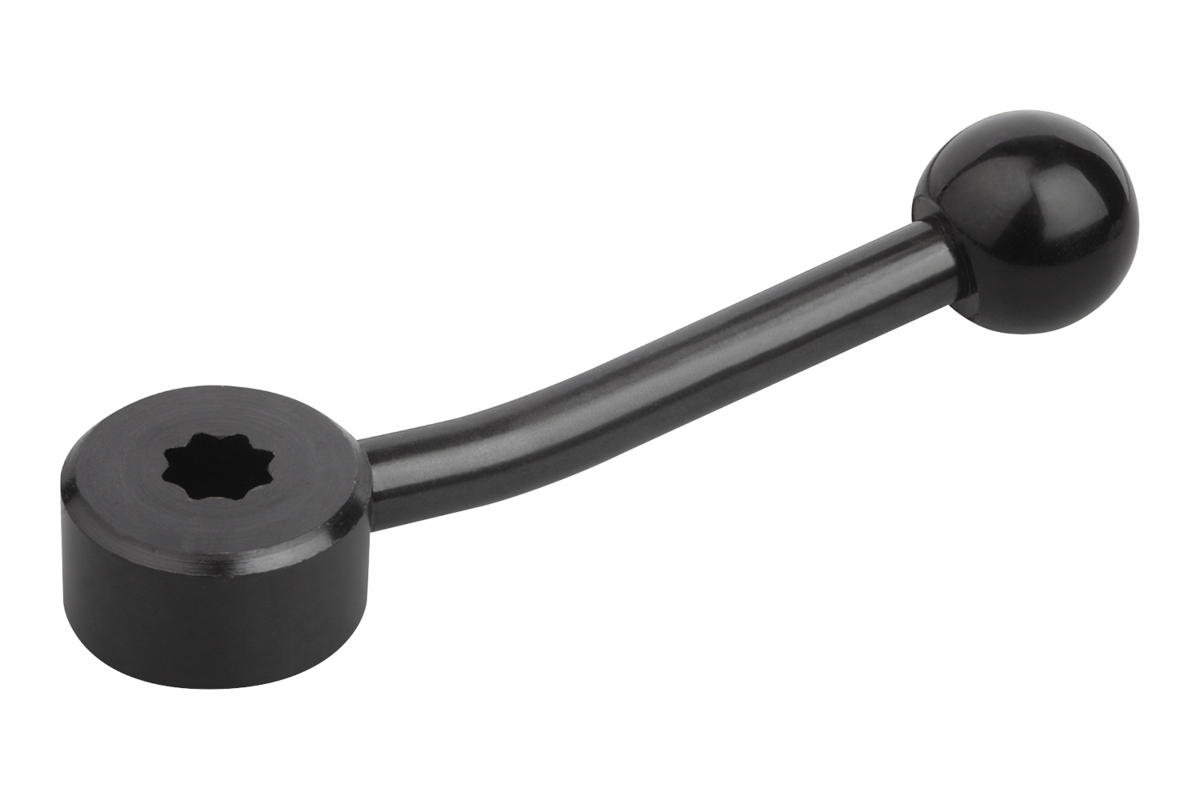

Poignée simple basse avec crénelage

retour

Produits
- Manettes indexables
  - Poignées indexables
    - Poignée simple basse
      - Poignée simple basse avec crénelage

Description de l'article/illustrations du produit

DescriptionMatière :Eléments en acier : classe de résistance 5.8.
Boule : plastique thermodurcissable PF 31 noir.Finition :Bruni.Nota :Les poignées simples basses s’utilisent pour des applications de serrage et de simple remplacement. L’espace de serrage doit être suffisant pour permettre de pivoter la poignée de 360°. La version avec crénelage permet un indexage par paliers de 45°.Sur demande :Autres taraudages, alésages et crénelages. La cote «A» est disponible en d’autres longueurs (prix spécifique).Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0177_IS Poignée simple basse avec crénelage

131 kB

Dessins

Sélection/filtre d'articles

Référence	Type de fixation	SW	A=Longueur de poignée	A1	D	D1	D2	H	H1	H2	Prix
K0177.305	crénelage	5,5	75	15	25	8	20	14	22	8,5	46,78 $ (USD)
K0177.307	crénelage	7	75	15	25	8	20	14	22	8,5	46,78 $ (USD)
K0177.309	crénelage	9	100	15	33	10	25	17	27	10	50,47 $ (USD)
K0177.311	crénelage	11	100	15	33	10	25	17	27	10	50,47 $ (USD)
K0177.314	crénelage	14	128	15	41	12	30	20	36	11,5	59,20 $ (USD)
K0177.319	crénelage	19	128	15	41	12	30	20	36	11,5	59,20 $ (USD)
