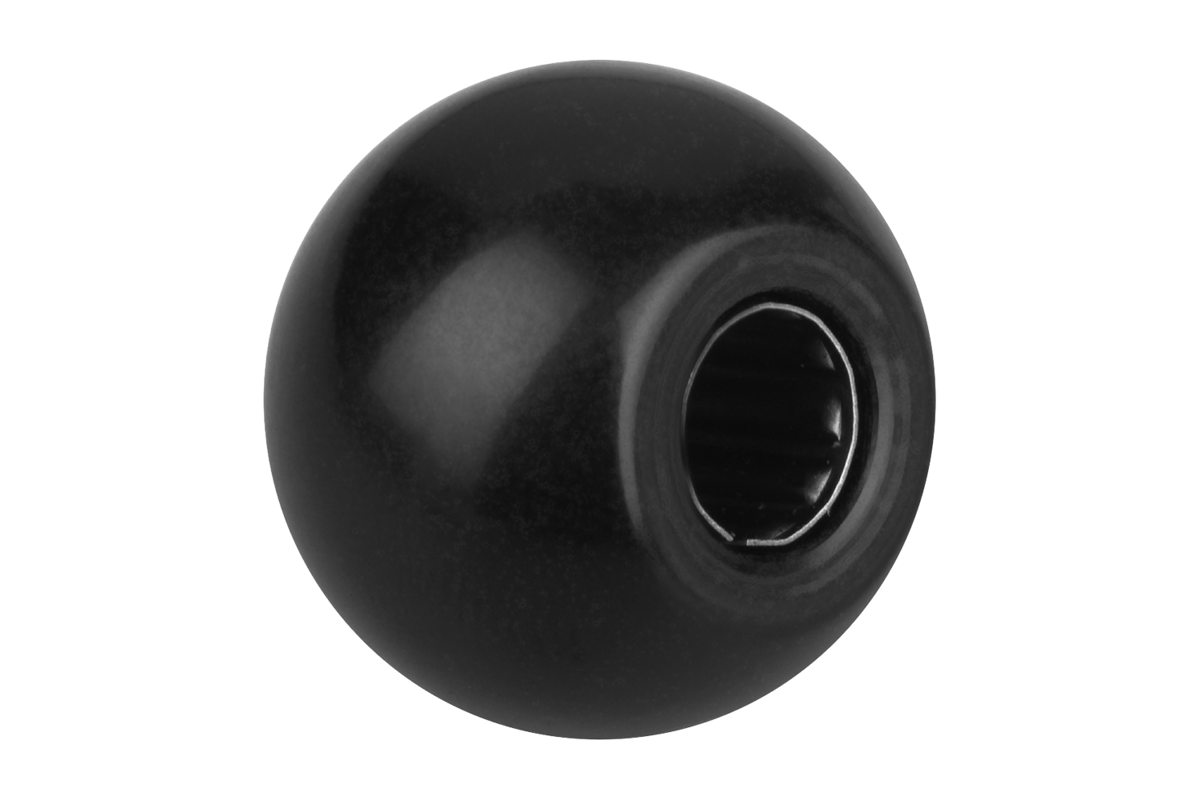

      - Boule lisse DIN 319 extension de gamme, forme L, avec insert de serrage

Description de l'article/illustrations du produit

DescriptionMatière :Plastique thermodurcissable PF 31 noir.
Insert : acier zingué.Finition :Poli finition miroir.Nota :Montage forme L : les poignées boule s‘emmanchent par de légers coups de marteau. Veuillez n‘utiliser que des marteaux en caoutchouc ou en plastique d‘un poids de 200 gr.! Tolérance de tige :Les poignées boule avec insert de serrage peuvent être fixées sur des tiges disponibles dans le commerce selon une tolérance h9. L‘insert de serrage garantit un positionnement fixe et sûr.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0159_L Boule lisse DIN 319 extension de gamme, forme L, avec insert de serrage

186 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Couleur du corps de base	D	D1	D6	H	T	Prix
K0159.42005	L	noir	5	20	12	18	13	2,89 $ (USD)
K0159.42506	L	noir	6	25	15	23	16	3,18 $ (USD)
K0159.42508	L	noir	8	25	15	23	15	2,70 $ (USD)
K0159.43208	L	noir	8	32	18	29	15	3,30 $ (USD)
K0159.43210	L	noir	10	32	18	29	20	3,30 $ (USD)
K0159.44010	L	noir	10	40	20	37,5	20	4,51 $ (USD)
K0159.44012	L	noir	12	40	20	37,5	23	4,77 $ (USD)
K0159.45012	L	noir	12	50	28	48	20	7,04 $ (USD)
