Bouton de dosage forme A, sans graduation

retour

Produits
- Boutons
  - Boules et volants
    - Boutons de contrôle
      - Bouton de dosage forme A, sans graduation

Description de l'article/illustrations du produit

DescriptionMatière :Thermoplastique, gris foncé.
Insert en acier.Finition :Insert acier zingué passivé bleuNota :Le bouton de dosage est disponible sans graduation, avec un repère ou des graduations de 10 à 20 chiffres.

Δ Indiquer le code couleur de la pastille ici. Pour la couleur gris foncé il n’y a pas de code.Sur demande :Graduations spéciales.Indication de dessin :

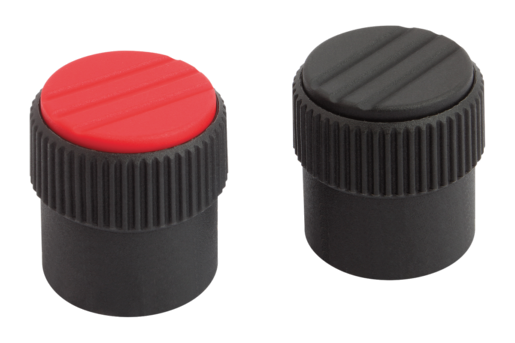

Forme A : sans graduation
Forme B : avec 1 graduation

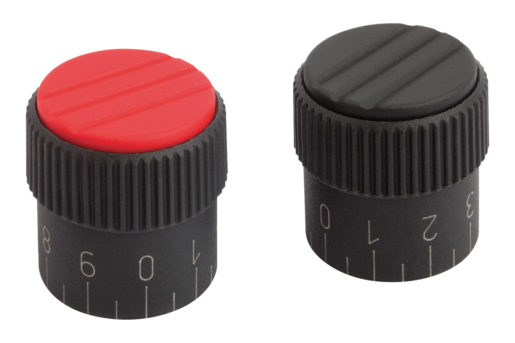

Forme C : avec graduation standard

1) Tige filetée pour fixation (pour la forme C entre les chiffres 5 et 6)

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0248_A Bouton de dosage forme A, sans graduation

235 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Couleur capsule	D	D1	D2	D3	D4	H	H1	H2	T	Prix
K0248.1105	A	gris foncé RAL 7021	5	21	19	19	M3	22	10,5	5	10	9,16 $ (USD)
K0248.11051	A	orange RAL 2004	5	21	19	19	M3	22	10,5	5	10	9,16 $ (USD)
K0248.11052	A	vert sécurité RAL 6032	5	21	19	19	M3	22	10,5	5	10	9,16 $ (USD)
K0248.11053	A	bleu RAL 5017	5	21	19	19	M3	22	10,5	5	10	9,16 $ (USD)
K0248.11055	A	gris clair RAL 7035	5	21	19	19	M3	22	10,5	5	10	9,16 $ (USD)
K0248.11056	A	rouge traffic RAL 3020	5	21	19	19	M3	22	10,5	5	10	9,16 $ (USD)
K0248.11057	A	jaune colza RAL 1021	5	21	19	19	M3	22	10,5	5	10	9,16 $ (USD)
K0248.1206	A	gris foncé RAL 7021	6	26	23	23	M3	26	12	6	10	9,67 $ (USD)
K0248.12061	A	orange RAL 2004	6	26	23	23	M3	26	12	6	10	9,67 $ (USD)
K0248.12062	A	vert sécurité RAL 6032	6	26	23	23	M3	26	12	6	10	9,67 $ (USD)
K0248.12063	A	bleu RAL 5017	6	26	23	23	M3	26	12	6	10	9,67 $ (USD)
K0248.12065	A	gris clair RAL 7035	6	26	23	23	M3	26	12	6	10	9,67 $ (USD)
K0248.12066	A	rouge traffic RAL 3020	6	26	23	23	M3	26	12	6	10	9,67 $ (USD)
K0248.12067	A	jaune colza RAL 1021	6	26	23	23	M3	26	12	6	10	9,67 $ (USD)
K0248.1308	A	gris foncé RAL 7021	8	34	31	31	M4	36	17,5	7	14	11,34 $ (USD)
K0248.13081	A	orange RAL 2004	8	34	31	31	M4	36	17,5	7	14	11,34 $ (USD)
K0248.13082	A	vert sécurité RAL 6032	8	34	31	31	M4	36	17,5	7	14	11,34 $ (USD)
K0248.13083	A	bleu RAL 5017	8	34	31	31	M4	36	17,5	7	14	11,34 $ (USD)
K0248.13085	A	gris clair RAL 7035	8	34	31	31	M4	36	17,5	7	14	11,34 $ (USD)
K0248.13086	A	rouge traffic RAL 3020	8	34	31	31	M4	36	17,5	7	14	11,34 $ (USD)
K0248.13087	A	jaune colza RAL 1021	8	34	31	31	M4	36	17,5	7	14	11,34 $ (USD)
