Poignée escamotable en profilé, forme A
K0239_A

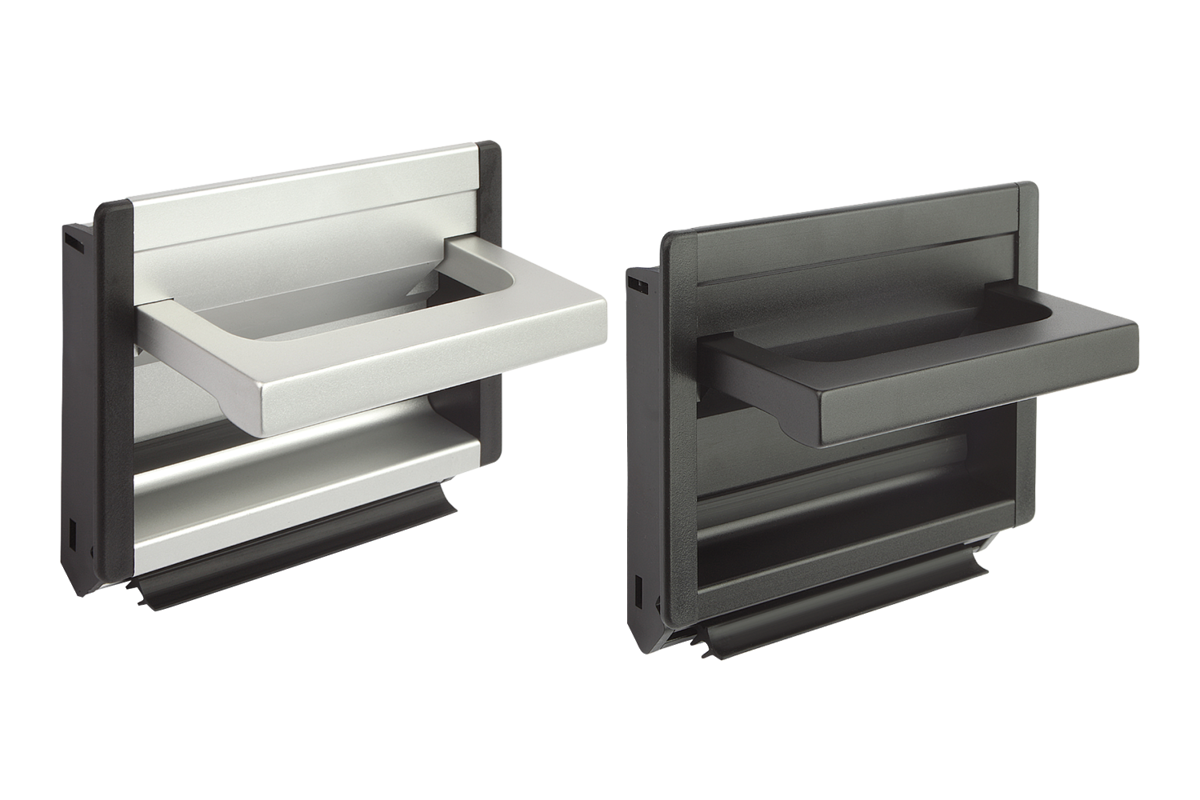

Poignée escamotable en profilé, forme A

retour

Description de l'article/illustrations du produit

DescriptionMatière :Poignée escamotable : profil aluminium.
Embouts : polyamide.
Forme A : fixation à l’aide d’un profil de caoutchouc.
Finition :Profil aluminium : grenaillé, satiné, anodisé noir ou nature.
Profil de caoutchouc : noir.
Vis : acier zingué.
Nota :Les poignées en profilé escamotables forme A s’utilisent sans vis pour des épaisseurs de tôle comprises entre 1 et 2,5 mm max., et se fixent à l’aide de 2 profils en plastique mou.

Deux rainures en croix, décalées de 90° pour vis M4, permettent de fixer la poignée sur le support; elles servent en outre d’aide au montage pour l’intégration de composants supplémentaires.
Montage :Après avoir inséré le profilé de caoutchouc inférieur, encastrer les deux embouts latéraux sur la poignée. Ensuite, engager la poignée, suivant un angle de 45°, dans l’ouverture de montage, puis la maintenir contre la paroi du boîtier. En fonction de la variante retenue, insérer alors le deuxième profil de caoutchouc dans la rainure, ou fixer la poignée à l’aide des deux vis à tête fraisée.Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K0239_A Poignée alcôve escamotable, forme B 166 kB

Dessins

Poignée escamotable en profilé, forme A

Sélection/filtre d'articles

RéférenceCouleur
du corps
de base
FormeFinition 2HLL1TOuverture de montageCharge
N
CAOAcc.PrixCommander
K0239.10011anodisé noirAemmanchable9010011519,5107 x 73500 67,33 $ (USD)
K0239.11811anodisé noirAemmanchable9011813319,5125 x 73500 70,72 $ (USD)
K0239.16711anodisé noirAemmanchable9016718219,5174 x 73500 79,87 $ (USD)
K0239.10013anodisé natureAemmanchable9010011519,5107 x 73500 65,54 $ (USD)
K0239.11813anodisé natureAemmanchable9011813319,5125 x 73500 68,82 $ (USD)
K0239.16713anodisé natureAemmanchable9016718219,5174 x 73500 77,60 $ (USD)
