Volant avec poignée cylindrique de sécurité
K0259

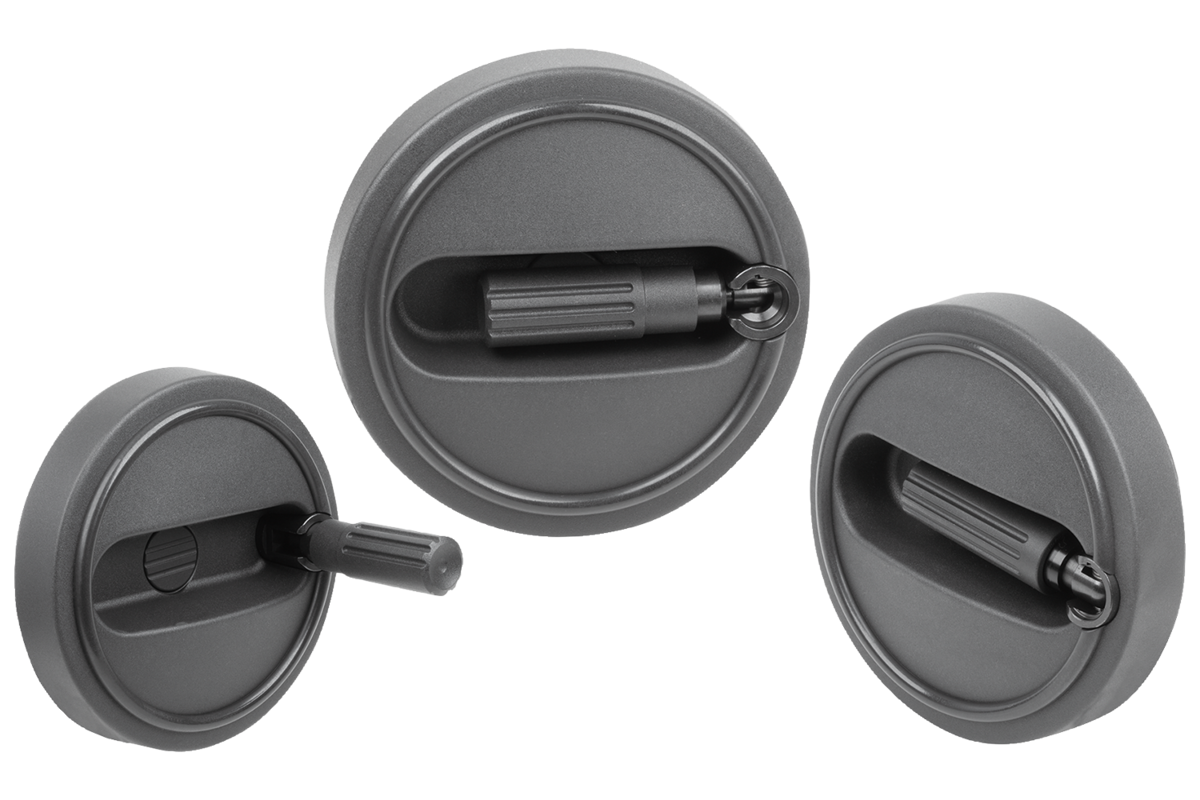

Volant avec poignée cylindrique de sécurité

retour

Description de l'article/illustrations du produit

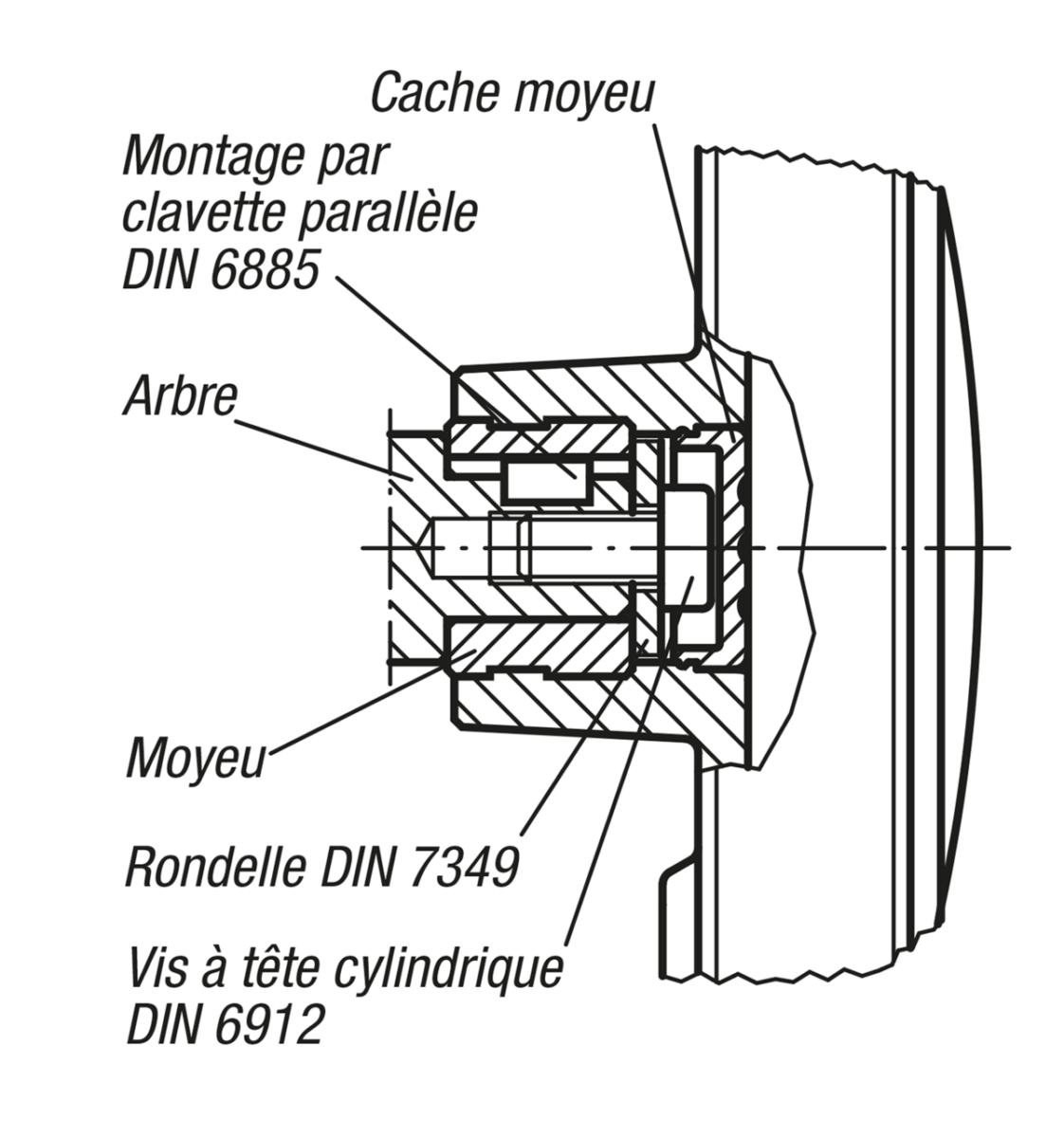

DescriptionMatière :Volant et poignée en thermoplastique gris foncé.Finition :Acier bruni.Nota :Le cache du moyeu est livré non monté. Les volants se fixent suivant le sens axial sur l’arbre soit à l’aide d'une goupille transversale, soit à l'aide d'une vis à tête cylindrique DIN 6912 et d'une rondelle DIN 7349.

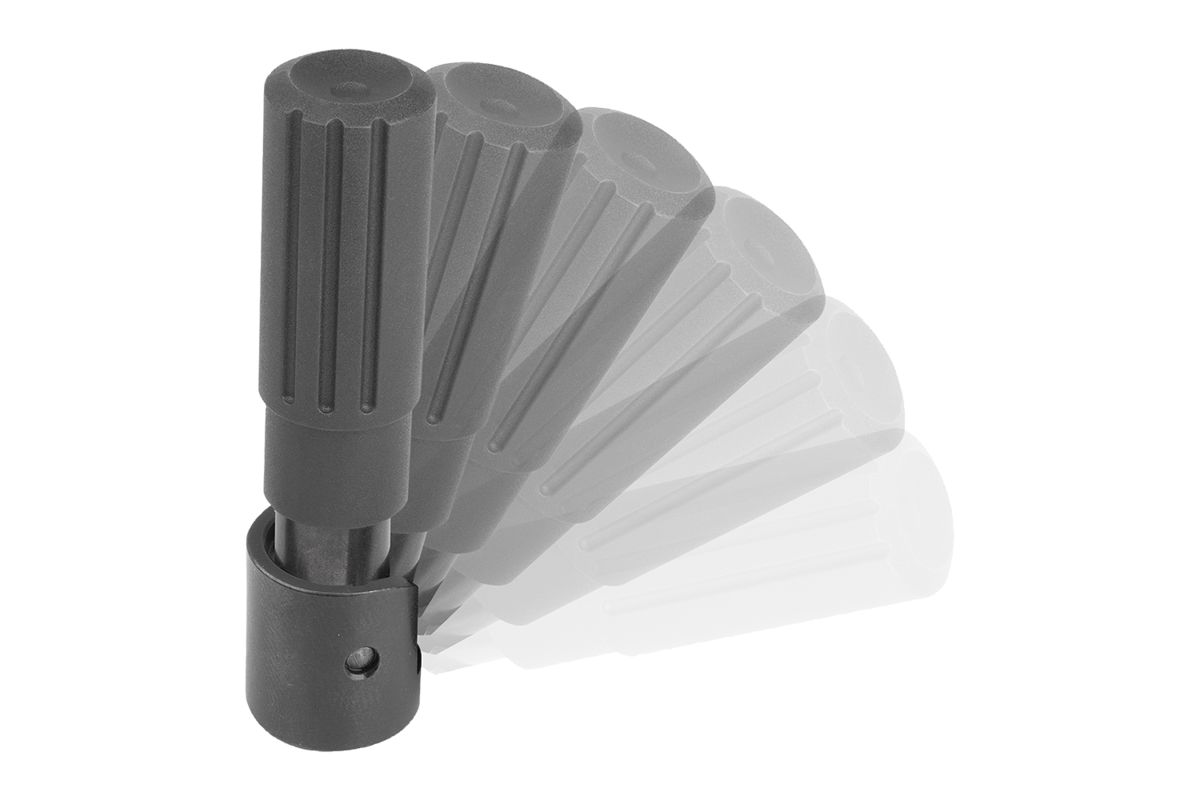

Pour ramener la poignée cylindrique de sécurité en position de manœuvre, suivre les deux étapes ci-après :
- Faire pivoter la poignée autour de son pivot jusqu'à la butée (90°).
- Pousser la poignée dans le sens axial jusqu'en position de blocage.
Lorsque la poignée se trouve en position rabattue, l'encoche permet un actionnement aisé. Dès que la poignée est relâchée, celle-ci se remet automatiquement en position de repos.
Pour les modèles avec vis de serrage, la fixation s'effectue à l'aide de la vis sans tête ISO 4027 (DIN 914).
Consignes de montage, voir K0256.
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique K0259 Volant avec poignée cylindrique de sécurité 412 kB

Dessins

Volant avec poignée cylindrique de sécurité
Volant avec poignée cylindrique de sécurité

Sélection/filtre d'articles

Référence
alésage sans rainure
Référence
alésage avec rainure
DD1

D2D3D4D5D6AA1HLL1L2L3B3
T
Filtre
K0259.108008K0259.1080080225808H71914M413302,517,672,6133836,7-/2-/9
K0259.108010K0259.10801003258010H71914M413302,517,672,6133836,7-/3-/11,4
K0259.108012K0259.10801204258012H71914M413302,517,672,6133836,7-/4-/13,8
K0259.210010K0259.210010032810010H71916M51638320,188,61347,543,5-/3-/11,4
K0259.210012K0259.210012042810012H71916M51638320,188,61347,543,5-/4-/13,8
K0259.312512K0259.312512043512512H72520M62047,5423,3107,718,558,452,1-/4-/13,8
K0259.312514K0259.312514053512514H72520M62047,5423,3107,718,558,452,1-/5-/16,3
K0259.312516K0259.312516053512516H72520M62047,5423,3107,718,558,452,1-/5-/18,3
K0259.416014K0259.416014054516014H72525M826625,62814218,581,663,8-/5-/16,3
K0259.416016K0259.416016054516016H72525M826625,62814218,581,663,8-/5-/18,3
RéférenceFinition 1Finition

TailleDD1

D2D3D4D5D6D7AA1HH2LL1L2L3B3
T
CAOAcc.PrixCommander
K0259.1080086alésage sans rainure-125808H71914M413M6302,517,67,572,6133836,7-- 84,94 $ (USD)
K0259.1080106alésage sans rainure-1258010H71914M413M6302,517,67,572,6133836,7-- 84,94 $ (USD)
K0259.1080126alésage sans rainure-1258012H71914M413M6302,517,67,572,6133836,7-- 84,94 $ (USD)
K0259.2100106alésage sans rainure-22810010H71916M516M638320,17,588,61347,543,5-- 94,82 $ (USD)
K0259.2100126alésage sans rainure-22810012H71916M516M638320,17,588,61347,543,5-- 94,82 $ (USD)
K0259.3125126alésage sans rainure-33512512H72520M620M647,5423,37,5107,718,558,452,1-- 95,60 $ (USD)
K0259.3125146alésage sans rainure-33512514H72520M620M647,5423,37,5107,718,558,452,1-- 95,60 $ (USD)
K0259.3125166alésage sans rainure-33512516H72520M620M647,5423,37,5107,718,558,452,1-- 95,60 $ (USD)
K0259.4160146alésage sans rainure-44516014H72525M826M6625,6287,514218,581,663,8-- 97,72 $ (USD)
K0259.4160166alésage sans rainure-44516016H72525M826M6625,6287,514218,581,663,8-- 97,72 $ (USD)
K0259.108008026alésage avec rainure-125808H71914M413M6302,517,67,572,6133836,729 89,68 $ (USD)
K0259.108010036alésage avec rainure-1258010H71914M413M6302,517,67,572,6133836,7311,4 89,68 $ (USD)
K0259.108012046alésage avec rainure-1258012H71914M413M6302,517,67,572,6133836,7413,8 89,68 $ (USD)
K0259.210010036alésage avec rainure-22810010H71916M516M638320,17,588,61347,543,5311,4 99,52 $ (USD)
K0259.210012046alésage avec rainure-22810012H71916M516M638320,17,588,61347,543,5413,8 99,52 $ (USD)
K0259.312512046alésage avec rainure-33512512H72520M620M647,5423,37,5107,718,558,452,1413,8 100,31 $ (USD)
K0259.312514056alésage avec rainure-33512514H72520M620M647,5423,37,5107,718,558,452,1516,3 100,31 $ (USD)
K0259.312516056alésage avec rainure-33512516H72520M620M647,5423,37,5107,718,558,452,1518,3 100,31 $ (USD)
K0259.416014056alésage avec rainure-44516014H72525M826M6625,6287,514218,581,663,8516,3 102,53 $ (USD)
K0259.416016056alésage avec rainure-44516016H72525M826M6625,6287,514218,581,663,8518,3 102,53 $ (USD)
