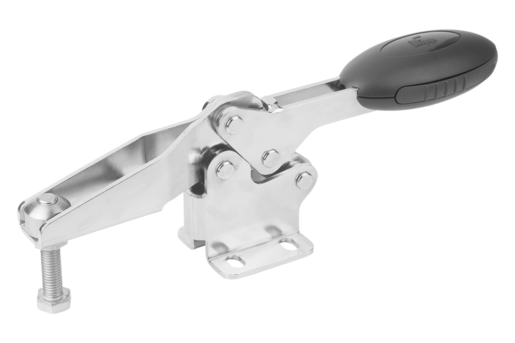

Description de l'article/illustrations du produit

DescriptionMatière :Inox.
Poignée en polyamide.Finition :Naturel.
Poignée bleue, noire ou rouge.Nota :Douilles de haute qualité, sans entretien. Application d’une force constante et durable à l’ouverture et à la fermeture. Le bras de serrage avec profil en U permet d’atteindre une stabilité optimale.Accessoires :K0106
K0384
K0390
K0392
K0667Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0660 Sauterelles à levier horizontal avec embase horizontale et broche de pression réglable, acier inoxydable

379 kB

Dessins

Sélection/filtre d'articles

Référence	Couleur de composant	Gabarit des perçages	Angle d'ouverture du bras de fixation	Angle d'ouverture de la poignée	Force manuelle FH (N)	Force de retenue F1 N	Force de retenue F2 N	Force de serrage F3 N	Force de serrage F4 N	Prix
K0660.104001	bleu outremer RAL 5002	1	87°	69°	80	400	500	250	300	52,38 $ (USD)
K0660.105001	bleu outremer RAL 5002	2	86°	67°	100	650	900	550	620	58,77 $ (USD)
K0660.106001	bleu outremer RAL 5002	3	86°	67°	160	1350	1900	720	1200	78,64 $ (USD)
K0660.108001	bleu outremer RAL 5002	3	86°	67°	200	2000	2800	830	1400	110,16 $ (USD)
K0660.104000	gris foncé RAL 7021	1	87°	69°	80	400	500	250	300	52,38 $ (USD)
K0660.105000	gris foncé RAL 7021	2	86°	67°	100	650	900	550	620	58,77 $ (USD)
K0660.106000	gris foncé RAL 7021	3	86°	67°	160	1350	1900	720	1200	78,64 $ (USD)
K0660.108000	gris foncé RAL 7021	3	86°	67°	200	2000	2800	830	1400	110,16 $ (USD)
K0660.104003	rouge traffic RAL 3020	1	87°	69°	80	400	500	250	300	52,38 $ (USD)
K0660.105003	rouge traffic RAL 3020	2	86°	67°	100	650	900	550	620	58,77 $ (USD)
K0660.106003	rouge traffic RAL 3020	3	86°	67°	160	1350	1900	720	1200	78,64 $ (USD)
K0660.108003	rouge traffic RAL 3020	3	86°	67°	200	2000	2800	830	1400	110,16 $ (USD)

Référence	Couleur de composant	M	A	A1	A2	A3	A4	B	B1	B2	B3	B4	B5	B6	C	C2	D	H	H1	L	L1	Prix
K0660.104001	bleu outremer RAL 5002	M4x16	16	24	4	12,8	0,95	16	24	10,2	7,2	12,5	1,5	20	11,7	4,95	4,2	28,7	26,3	91,8	23,7	52,38 $ (USD)
K0660.105001	bleu outremer RAL 5002	M5x25	18	27	4,5	13,5	-	16,8	27,3	13,2	9,2	-	2	22,5	17,2	5,25	5,5	43,4	38,9	125,7	41,8	58,77 $ (USD)
K0660.106001	bleu outremer RAL 5002	M6x35	26	39	6,5	-	-	28	39	17,5	12,5	23	2,5	43,5	25,4	-	5,5	63,7	59,6	186,6	60,5	78,64 $ (USD)
K0660.108001	bleu outremer RAL 5002	M8x45	26	44	9	-	-	31	45	21	16	24	2,5	41,5	32,2	-	6,2	73,9	70,1	223,1	74,9	110,16 $ (USD)
K0660.104000	gris foncé RAL 7021	M4x16	16	24	4	12,8	0,95	16	24	10,2	7,2	12,5	1,5	20	11,7	4,95	4,2	28,7	26,3	91,8	23,7	52,38 $ (USD)
K0660.105000	gris foncé RAL 7021	M5x25	18	27	4,5	13,5	-	16,8	27,3	13,2	9,2	-	2	22,5	17,2	5,25	5,5	43,4	38,9	125,7	41,8	58,77 $ (USD)
K0660.106000	gris foncé RAL 7021	M6x35	26	39	6,5	-	-	28	39	17,5	12,5	23	2,5	43,5	25,4	-	5,5	63,7	59,6	186,6	60,5	78,64 $ (USD)
K0660.108000	gris foncé RAL 7021	M8x45	26	44	9	-	-	31	45	21	16	24	2,5	41,5	32,2	-	6,2	73,9	70,1	223,1	74,9	110,16 $ (USD)
K0660.104003	rouge traffic RAL 3020	M4x16	16	24	4	12,8	0,95	16	24	10,2	7,2	12,5	1,5	20	11,7	4,95	4,2	28,7	26,3	91,8	23,7	52,38 $ (USD)
K0660.105003	rouge traffic RAL 3020	M5x25	18	27	4,5	13,5	-	16,8	27,3	13,2	9,2	-	2	22,5	17,2	5,25	5,5	43,4	38,9	125,7	41,8	58,77 $ (USD)
K0660.106003	rouge traffic RAL 3020	M6x35	26	39	6,5	-	-	28	39	17,5	12,5	23	2,5	43,5	25,4	-	5,5	63,7	59,6	186,6	60,5	78,64 $ (USD)
K0660.108003	rouge traffic RAL 3020	M8x45	26	44	9	-	-	31	45	21	16	24	2,5	41,5	32,2	-	6,2	73,9	70,1	223,1	74,9	110,16 $ (USD)
