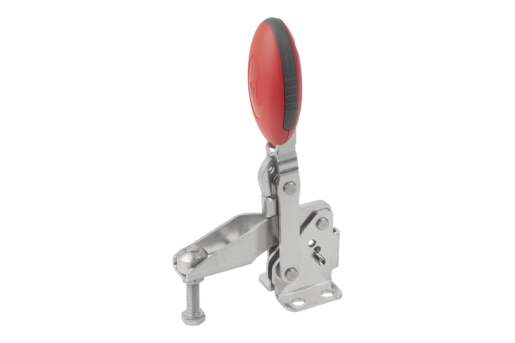

K0662Sauterelles à levier vertical avec embase horizontale et broche... |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Inox. Poignée en polyamide.Finition :Naturel. Poignée bleue, noire ou rouge.Nota :Douilles de haute qualité, sans entretien. Application d’une force constante et durable à l’ouverture et à la fermeture. Le bras de serrage avec profil en U permet d’atteindre une stabilité optimale.Sur demande :Autres coloris de poignées.Accessoires :K0106 K0384 K0390 K0392 K0667Indication de dessin :1) Goujon d’arrêt position 1 2) Goujon d’arrêt position 2 Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
Référence | Couleur de composant | Angle d'ouverture du bras de fixation position 1 | Angle d'ouverture du bras de fixation position 2 | Angle d'ouverture du bras de fixation sans goujon d'arrêt | Angle d'ouverture de la poignée position 1 | Angle d'ouverture de la poignée position 2 | Angle d'ouverture de la poignée sans goujon d'arrêt | Force manuelle FH (N) | Force de retenue F1 N | Force de retenue F2 N | Force de serrage F3 N | Force de serrage F4 N | CAO | Acc. | Prix | Commander |
---|
K0662.105001 | bleu outremer RAL 5002 | 100° | - | 147° | 64° | - | 83° | 100 | 750 | 1050 | 620 | 750 |  |  | 52,58 $ (USD) | | K0662.106001 | bleu outremer RAL 5002 | 56° | 83° | 152° | 46° | 56° | 83° | 160 | 1350 | 1650 | 920 | 1050 |  |  | 78,07 $ (USD) | | K0662.108001 | bleu outremer RAL 5002 | 13° | 93° | 158° | 26° | 61° | 86° | 190 | 2000 | 2800 | 940 | 1350 |  |  | 109,12 $ (USD) | | K0662.105000 | gris foncé RAL 7021 | 100° | - | 147° | 64° | - | 83° | 100 | 750 | 1050 | 620 | 750 |  |  | 52,58 $ (USD) | | K0662.106000 | gris foncé RAL 7021 | 56° | 83° | 152° | 46° | 56° | 83° | 160 | 1350 | 1650 | 920 | 1050 |  |  | 78,07 $ (USD) | | K0662.108000 | gris foncé RAL 7021 | 13° | 93° | 158° | 26° | 61° | 86° | 190 | 2000 | 2800 | 940 | 1350 |  |  | 109,12 $ (USD) | | K0662.105003 | rouge traffic RAL 3020 | 100° | - | 147° | 64° | - | 83° | 100 | 750 | 1050 | 620 | 750 |  |  | 52,58 $ (USD) | | K0662.106003 | rouge traffic RAL 3020 | 56° | 83° | 152° | 46° | 56° | 83° | 160 | 1350 | 1650 | 920 | 1050 |  |  | 78,07 $ (USD) | | K0662.108003 | rouge traffic RAL 3020 | 13° | 93° | 158° | 26° | 61° | 86° | 190 | 2000 | 2800 | 940 | 1350 |  |  | 109,12 $ (USD) | |
Référence | Couleur de composant | Gabarit des perçages | M | A | A1 | A2 | A3 | B | B1 | B2 | B3 | B4 | B5 | B6 | C | D | H | L | L1 | CAO | Acc. | Prix | Commander |
---|
K0662.105001 | bleu outremer RAL 5002 | 2 | M5x25 | 16 | 25 | 4,5 | 14 | 24 | 33 | 13,2 | 9,2 | 22 | 2 | 22,5 | 18 | 4,5 | 107,4 | 65,6 | 35 |  |  | 52,58 $ (USD) | | K0662.106001 | bleu outremer RAL 5002 | 3 | M6x35 | 14 | 29 | 7 | 12 | 27 | 38 | 17,5 | 12,5 | - | 2,5 | 43,5 | 24,9 | 5,5 | 156,3 | 86,5 | 53 |  |  | 78,07 $ (USD) | | K0662.108001 | bleu outremer RAL 5002 | 3 | M8x45 | 21 | 39 | 9 | 19 | 32 | 45 | 20,6 | 15,6 | - | 2,5 | 41,5 | 32,7 | 6,8 | 184,2 | 107 | 62 |  |  | 109,12 $ (USD) | | K0662.105000 | gris foncé RAL 7021 | 2 | M5x25 | 16 | 25 | 4,5 | 14 | 24 | 33 | 13,2 | 9,2 | 22 | 2 | 22,5 | 18 | 4,5 | 107,4 | 65,6 | 35 |  |  | 52,58 $ (USD) | | K0662.106000 | gris foncé RAL 7021 | 3 | M6x35 | 14 | 29 | 7 | 12 | 27 | 38 | 17,5 | 12,5 | - | 2,5 | 43,5 | 24,9 | 5,5 | 156,3 | 86,5 | 53 |  |  | 78,07 $ (USD) | | K0662.108000 | gris foncé RAL 7021 | 3 | M8x45 | 21 | 39 | 9 | 19 | 32 | 45 | 20,6 | 15,6 | - | 2,5 | 41,5 | 32,7 | 6,8 | 184,2 | 107 | 62 |  |  | 109,12 $ (USD) | | K0662.105003 | rouge traffic RAL 3020 | 2 | M5x25 | 16 | 25 | 4,5 | 14 | 24 | 33 | 13,2 | 9,2 | 22 | 2 | 22,5 | 18 | 4,5 | 107,4 | 65,6 | 35 |  |  | 52,58 $ (USD) | | K0662.106003 | rouge traffic RAL 3020 | 3 | M6x35 | 14 | 29 | 7 | 12 | 27 | 38 | 17,5 | 12,5 | - | 2,5 | 43,5 | 24,9 | 5,5 | 156,3 | 86,5 | 53 |  |  | 78,07 $ (USD) | | K0662.108003 | rouge traffic RAL 3020 | 3 | M8x45 | 21 | 39 | 9 | 19 | 32 | 45 | 20,6 | 15,6 | - | 2,5 | 41,5 | 32,7 | 6,8 | 184,2 | 107 | 62 |  |  | 109,12 $ (USD) | |
