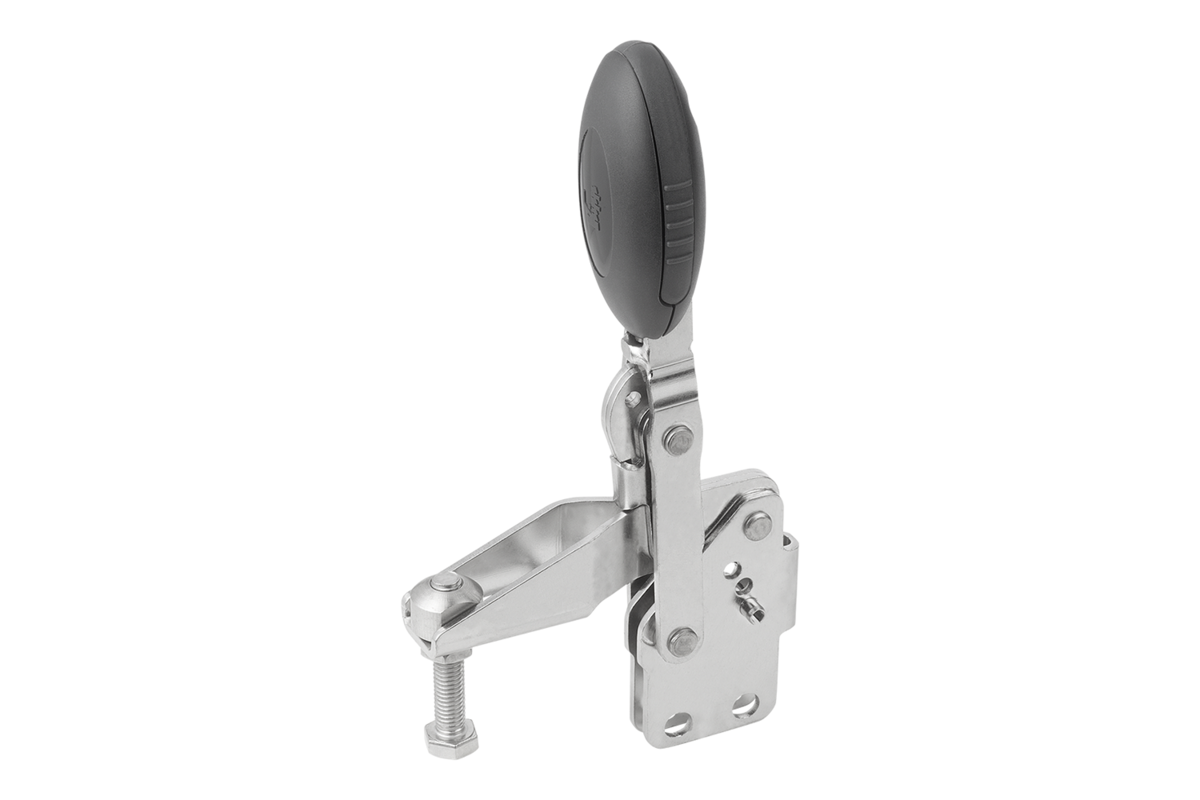

K0663Sauterelles à levier vertical avec embase verticale et broche de... |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Inox. Poignée en polyamide.Finition :Naturel. Poignée bleue, noire ou rouge.Nota :Douilles de haute qualité, sans entretien. Application d’une force constante et durable à l’ouverture et à la fermeture. Le bras de serrage avec profil en U permet d’atteindre une stabilité optimale.Sur demande :Autres coloris de poignées.Accessoires :K0106 K0384 K0390 K0392 K0667Indication de dessin :1) Goujon d’arrêt position 1 2) Goujon d’arrêt position 2 Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
Référence | Couleur de composant | Angle d'ouverture du bras de fixation position 1 | Angle d'ouverture du bras de fixation position 2 | Angle d'ouverture du bras de fixation sans goujon d'arrêt | Angle d'ouverture de la poignée position 1 | Angle d'ouverture de la poignée position 2 | Force manuelle FH (N) | Force de retenue F1 N | Force de retenue F2 N | Force de serrage F3 N | Force de serrage F4 N | CAO | Acc. | Prix | Commander |
---|

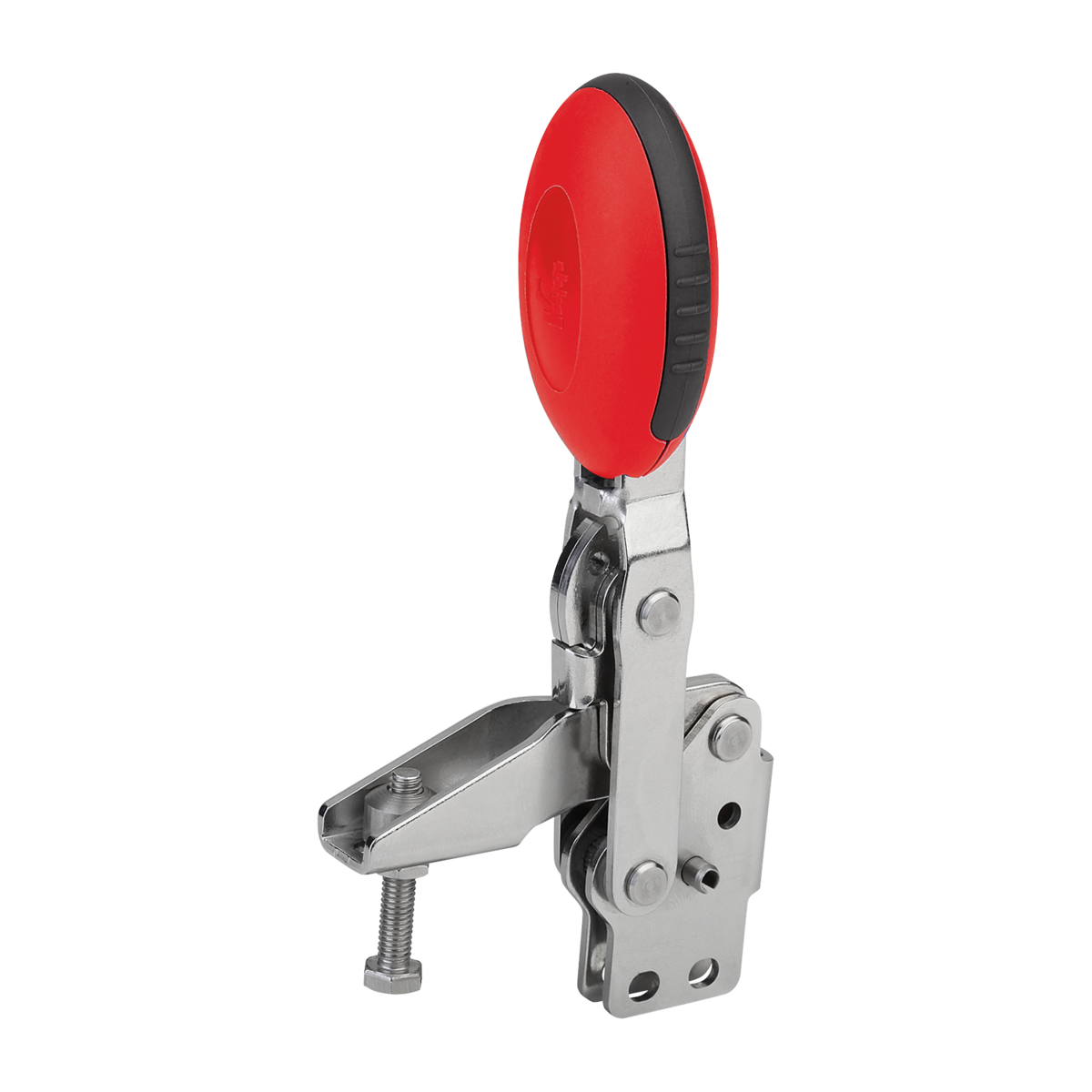

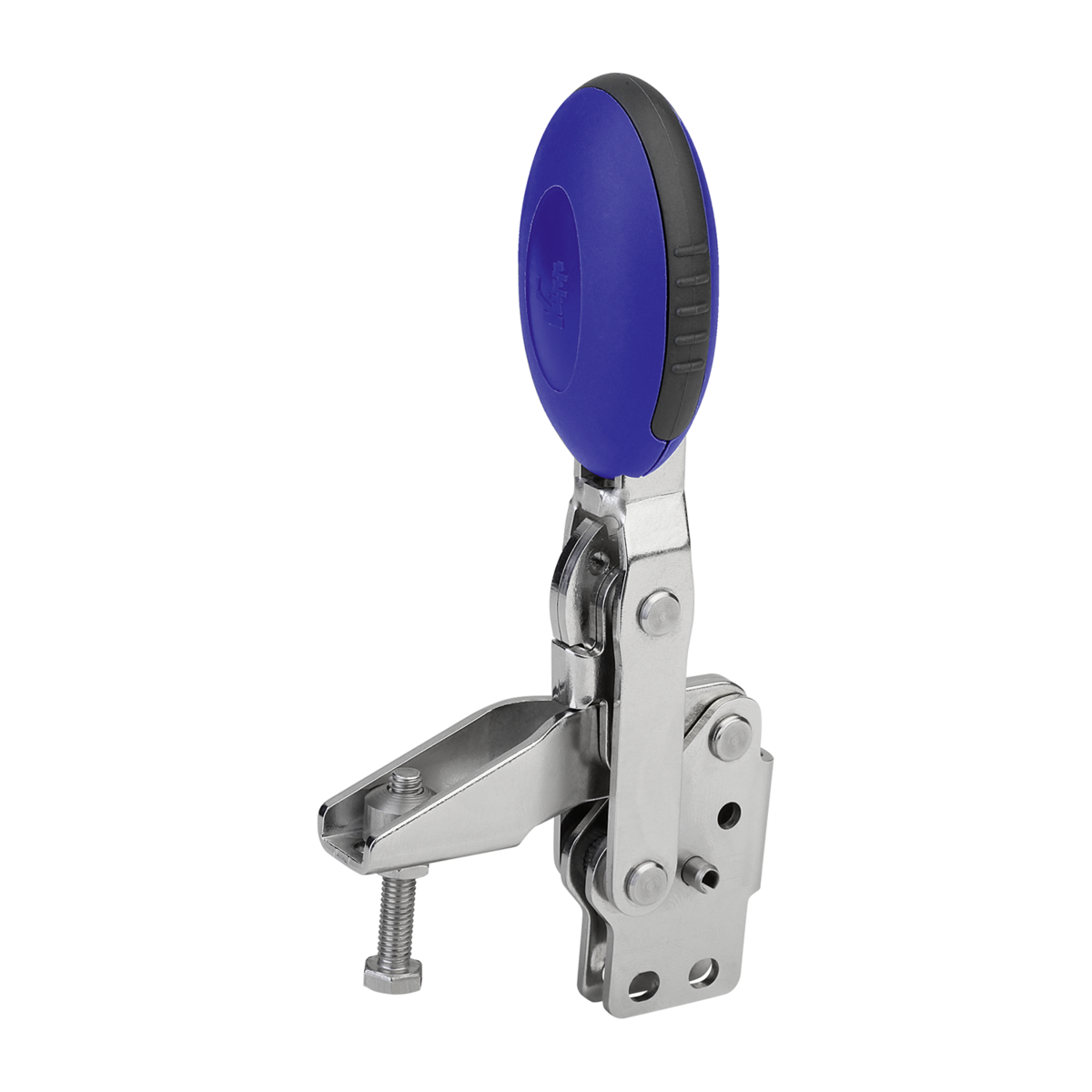

K0663.105001 | bleu outremer RAL 5002 | 100° | - | 129° | 64° | - | 100 | 750 | 1050 | 620 | 750 |  |  | 52,58 $ (USD) | | K0663.106001 | bleu outremer RAL 5002 | 56° | 83° | 141° | 46° | 56° | 160 | 1350 | 1650 | 920 | 1050 |  |  | 78,07 $ (USD) | | K0663.108001 | bleu outremer RAL 5002 | 13° | 93° | 158° | 26° | 61° | 190 | 2000 | 2800 | 940 | 1350 |  |  | 109,12 $ (USD) | | K0663.105000 | gris foncé RAL 7021 | 100° | - | 129° | 64° | - | 100 | 750 | 1050 | 620 | 750 |  |  | 52,58 $ (USD) | | K0663.106000 | gris foncé RAL 7021 | 56° | 83° | 141° | 46° | 56° | 160 | 1350 | 1650 | 920 | 1050 |  |  | 78,07 $ (USD) | | K0663.108000 | gris foncé RAL 7021 | 13° | 93° | 158° | 26° | 61° | 190 | 2000 | 2800 | 940 | 1350 |  |  | 109,12 $ (USD) | | K0663.105003 | rouge traffic RAL 3020 | 100° | - | 129° | 64° | - | 100 | 750 | 1050 | 620 | 750 |  |  | 52,58 $ (USD) | | K0663.106003 | rouge traffic RAL 3020 | 56° | 83° | 141° | 46° | 56° | 160 | 1350 | 1650 | 920 | 1050 |  |  | 78,07 $ (USD) | | K0663.108003 | rouge traffic RAL 3020 | 13° | 93° | 158° | 26° | 61° | 190 | 2000 | 2800 | 940 | 1350 |  |  | 109,12 $ (USD) | |
Référence | Couleur de composant | Gabarit des perçages | M | A | A1 | A2 | A3 | A4 | B | B1 | B2 | B3 | B6 | C | C2 | D | H | L | L1 | CAO | Acc. | Prix | Commander |
---|
K0663.105001 | bleu outremer RAL 5002 | 2 | M5x25 | 16 | 25 | 4,5 | 14 | 1 | 8,1 | 4,1 | 13,2 | 9,2 | 22,5 | 29,8 | 5,5 | 4,5 | 119,2 | 65,6 | 35 |  |  | 52,58 $ (USD) | | K0663.106001 | bleu outremer RAL 5002 | 3 | M6x35 | 14 | 29 | 7 | 12 | - | 10,2 | 5,2 | 17,5 | 12,5 | 43,5 | 37,6 | 5,5 | 5,5 | 169 | 86,5 | 53 |  |  | 78,07 $ (USD) | | K0663.108001 | bleu outremer RAL 5002 | 3 | M8x45 | 21 | 39 | 9 | 19 | - | 10,2 | 5,2 | 20,6 | 15,6 | 41,5 | 49 | 6,5 | 6,8 | 200,4 | 107 | 62 |  |  | 109,12 $ (USD) | | K0663.105000 | gris foncé RAL 7021 | 2 | M5x25 | 16 | 25 | 4,5 | 14 | 1 | 8,1 | 4,1 | 13,2 | 9,2 | 22,5 | 29,8 | 5,5 | 4,5 | 119,2 | 65,6 | 35 |  |  | 52,58 $ (USD) | | K0663.106000 | gris foncé RAL 7021 | 3 | M6x35 | 14 | 29 | 7 | 12 | - | 10,2 | 5,2 | 17,5 | 12,5 | 43,5 | 37,6 | 5,5 | 5,5 | 169 | 86,5 | 53 |  |  | 78,07 $ (USD) | | K0663.108000 | gris foncé RAL 7021 | 3 | M8x45 | 21 | 39 | 9 | 19 | - | 10,2 | 5,2 | 20,6 | 15,6 | 41,5 | 49 | 6,5 | 6,8 | 200,4 | 107 | 62 |  |  | 109,12 $ (USD) | | K0663.105003 | rouge traffic RAL 3020 | 2 | M5x25 | 16 | 25 | 4,5 | 14 | 1 | 8,1 | 4,1 | 13,2 | 9,2 | 22,5 | 29,8 | 5,5 | 4,5 | 119,2 | 65,6 | 35 |  |  | 52,58 $ (USD) | | K0663.106003 | rouge traffic RAL 3020 | 3 | M6x35 | 14 | 29 | 7 | 12 | - | 10,2 | 5,2 | 17,5 | 12,5 | 43,5 | 37,6 | 5,5 | 5,5 | 169 | 86,5 | 53 |  |  | 78,07 $ (USD) | | K0663.108003 | rouge traffic RAL 3020 | 3 | M8x45 | 21 | 39 | 9 | 19 | - | 10,2 | 5,2 | 20,6 | 15,6 | 41,5 | 49 | 6,5 | 6,8 | 200,4 | 107 | 62 |  |  | 109,12 $ (USD) | |
