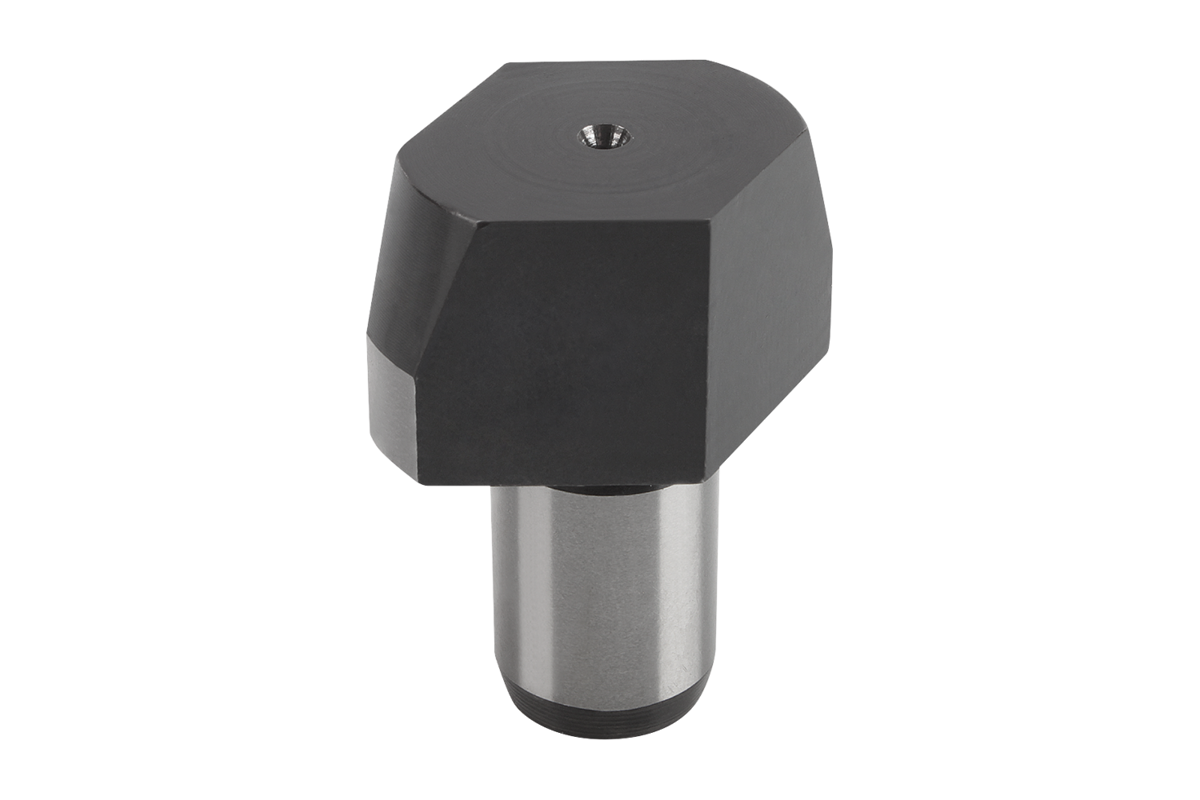

K0293_CCimblots dégagés, forme C |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Acier à outils.Finition :Trempé et rectifié.Nota :La forme C aplatie permet de compenser d’éventuelles variations de cotes, ou de ne référencer la pièce à positionner que dans une seule direction. Boulons similaires : voir K0352, K0353, K0354 et K0355.Indication de dessin :Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
Référence | Forme | Finition 1 | B | D1 | D2 | H | H1 | H2 | H3 | T | CAO | Acc. | Prix | Commander |
---|
K0293.406 | C | version courte | 1 | 6 | 4 | 7 | 6 | 1,2 | 4 | 0,02 |  | | Sur demande | | K0293.408 | C | version courte | 1,6 | 8 | 6 | 10 | 9 | 1,6 | 6 | 0,02 |  | | Sur demande | | K0293.410 | C | version courte | 2,5 | 10 | 6 | 10 | 9 | 1,6 | 6 | 0,02 |  | | Sur demande | | K0293.412 | C | version courte | 2,5 | 12 | 6 | 10 | 9 | 1,6 | 6 | 0,02 |  | | Sur demande | | K0293.416 | C | version courte | 3,5 | 16 | 8 | 13 | 12 | 2 | 8 | 0,04 |  | | Sur demande | | K0293.420 | C | version courte | 5 | 20 | 12 | 15 | 18 | 2 | 9 | 0,04 |  | | Sur demande | | K0293.425 | C | version courte | 5 | 25 | 12 | 15 | 18 | 2,5 | 9 | 0,04 |  | | Sur demande | | K0293.506 | C | version longue | 1 | 6 | 4 | 12 | 6 | 1,2 | 4 | 0,02 |  | | Sur demande | | K0293.508 | C | version longue | 1,6 | 8 | 6 | 16 | 9 | 1,6 | 6 | 0,02 |  | | Sur demande | | K0293.510 | C | version longue | 2,5 | 10 | 6 | 18 | 9 | 1,6 | 6 | 0,02 |  | | Sur demande | | K0293.512 | C | version longue | 2,5 | 12 | 6 | 18 | 9 | 1,6 | 6 | 0,02 |  | | Sur demande | | K0293.516 | C | version longue | 3,5 | 16 | 8 | 22 | 12 | 2 | 8 | 0,04 |  | | Sur demande | | K0293.520 | C | version longue | 5 | 20 | 12 | 25 | 18 | 2 | 9 | 0,04 |  | | Sur demande | | K0293.525 | C | version longue | 5 | 25 | 12 | 25 | 18 | 2,5 | 9 | 0,04 |  | | Sur demande | |
