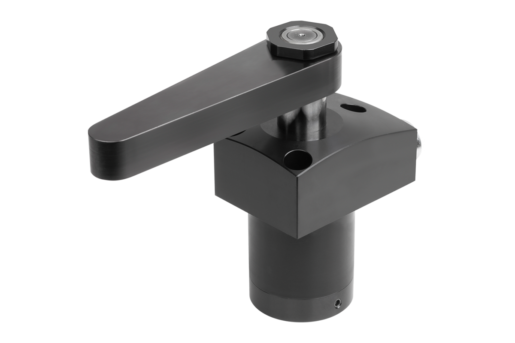

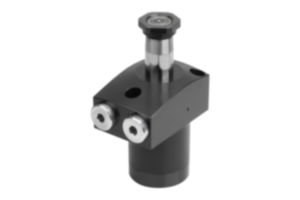

Vérin de bridage pivotant hydraulique, à double / simple effet avec rappel par ressort, forme A, bride en haut
K1864_A

Vérin de bridage pivotant hydraulique, à double / simple effet...

retour

Description de l'article/illustrations du produit

DescriptionDescription du produit :Les vérins de bridage pivotants sont conçus pour les dispositifs de bridage où les points de serrage doivent rester libres lors du retrait ou de l'insertion. Les vérins de bridage pivotants fonctionnent comme des vérins de traction à simple ou à double effet. Pour les vérins de bridage pivotants, il existe trois types de boîtier au choix ainsi que différents modes d'actionnement. Le mouvement de serrage est initié par un mouvement de pivotement et de levage superposé. La course de serrage effective s'effectue alors selon un mouvement linéaire. De nombreuses variantes sont disponibles avec un angle de pivotement de 90° à gauche ou à droite. Les vérins de bridage pivotants sont durables car ils sont équipés d'un racleur métallique assurant une protection contre les copeaux. De plus, une protection contre les surcharges permet de protéger le mécanisme de pivotement contre les dommages en cas de blocage du processus de pivotement.Matière :Corps et piston en acier.
Joint en NBR.
Finition :Corps bruni.
Piston trempé.
Nota :Si le débit volumétrique admissible est dépassé au niveau du vérin de bridage pivotant, un réducteur de débit doit être intercalé.
La pression de service admissible des vérins de bridage pivotants dépend de la longueur des bras de serrage.
Lors du montage des bras de serrage, ceux-ci doivent être maintenus afin de ne pas endommager le guidage à billes des vérins de bridage pivotants.
En fonction du raccord de ventilation, le filtre fritté des vérins de bridage pivotants à simple effet doit être remplacé par un bouchon fileté.

Le bras de serrage pour vérin de bridage pivotant n'est pas inclus.

Respecter les consignes de sécurité.
Mode d'emploi :- Raccord fileté
- Raccord à bride avec joint torique.
- Canaux forés.
Données techniques :Pression de service max. : 500 bar.Montage :Voir contour de montage.Avantages :- Racleur métallique intégré.
- Protection contre les surcharges intégrée.
- Accès sans collision à la pièce à usiner.
- Nombreuses versions.
- Alimentation en pression via différentes possibilités de raccordement.
Sur demande :Courses et diamètres de piston plus importants, autres angles de pivotement, différents supports de bras de serrage, avec contrôle de la position en option.Accessoires :Bras de serrage pour vérin de bridage pivotant K1865.Contenu de la livraison1 vis ou écrou pour support de bras de serrage inclus.Indication de dessin :
Forme A : bride en haut
Forme B : bride en bas
Forme C : raccord fileté

1) contour de montage
2) voir accessoires
3) Pour les vérins à simple effet, le raccord est équipé d'un filtre fritté intégré
4) pivotement à gauche
5) pivotement à droite
6) serrage
7) desserrage ou purge pour les vérins à simple effet
Caractéristiques  :
RoHS

Dessins

Vérin de bridage pivotant hydraulique, à double / simple effet avec rappel par ressort, forme A, bride en haut

Sélection/filtre d'articles

RéférenceFormeType de formeType de
raccordement
Sens de
pivotement
Diamètre
du piston
CourseB

B1B2B3
DD1D2D3D4D8GG1HH1H2CAOAcc.PrixCommander
K1864.25101404190211Aà double effet-gauche25105037283244,823,520116,645M18x1,5M6126,57857761,28 $ (USD)
K1864.25101404190111Aà double effet-droite25105037283244,823,520116,645M18x1,5M6126,57857761,28 $ (USD)
K1864.25251404190211Aà double effet-gauche25255037283244,823,520116,645M18x1,5M6158,59473929,15 $ (USD)
K1864.25251404190111Aà double effet-droite25255037283244,823,520116,645M18x1,5M6158,59473929,15 $ (USD)
K1864.40131404190211Aà double effet-gauche40136348414659,833,53215960M28x1,5M8147,59466872,54 $ (USD)
K1864.40131404190111Aà double effet-droite40136348414659,833,53215960M28x1,5M8147,59466872,54 $ (USD)
K1864.40251404190111Aà double effet-droite40256348414659,833,53215960M28x1,5M8173,510779985,76 $ (USD)
K1864.40251404190211Aà double effet-gauche40256348414659,833,53215960M28x1,5M8173,510779985,76 $ (USD)
K1864.25102404190111Aà simple effet-droite25105037283244,823,520116,645M18x1,5M6126,57857735,90 $ (USD)
K1864.25102404190211Aà simple effet-gauche25105037283244,823,520116,645M18x1,5M6126,57857735,90 $ (USD)
K1864.40132404190111Aà simple effet-droite40136348414659,833,53215960M28x1,5M8147,59466845,22 $ (USD)
K1864.40132404190211Aà simple effet-gauche40136348414659,833,53215960M28x1,5M8147,59466845,22 $ (USD)
RéférenceFormeH3H4H5H6H7H8LL1L2L3L4L5SWDébit volumétrique
max.
(cm³/s)
Consommation d'huile / course
(cm³)
Consommation d'huile / course de retour
(cm³)
CAOAcc.PrixCommander
K1864.25101404190211A34149188107026,520301726,5273,23,28,8761,28 $ (USD)
K1864.25101404190111A34149188107026,520301726,5273,23,28,8761,28 $ (USD)
K1864.25251404190211A341491810257026,520301726,5273,2617929,15 $ (USD)
K1864.25251404190111A341491810257026,520301726,5273,2617929,15 $ (USD)
K1864.40131404190211A401410199138534,52738243140101027,7872,54 $ (USD)
K1864.40131404190111A401410199138534,52738243140101027,7872,54 $ (USD)
K1864.40251404190111A4014101910258534,52738243140101644985,76 $ (USD)
K1864.40251404190211A4014101910258534,52738243140101644985,76 $ (USD)
K1864.25102404190111A34149188107026,520301726,5273,23,2-735,90 $ (USD)
K1864.25102404190211A34149188107026,520301726,5273,23,2-735,90 $ (USD)
K1864.40132404190111A401410199138534,527382431401010-845,22 $ (USD)
K1864.40132404190211A401410199138534,527382431401010-845,22 $ (USD)
