Poignée tubulaire

retour

Produits
- Poignées de manutention
  - Poignées en aluminium
    - Poignée tubulaire

Description de l'article/illustrations du produit

DescriptionMatière :Embouts : Thermoplastique noir, renforcé fibre de verre.
Traverse de poignée : aluminium EN AW-6060 ou Inox 1.4301 (correspond à AISI 304).Finition :Traverse aluminium rectifiée et anodisée nature ou avec revêtement plastique strié.
Traverse Inox, rectifiée.Nota :Les embouts présentent 4 griffes de serrage au niveau du logement de la traverse tubulaire. Lors de l’insertion de la traverse, celles-ci sont repoussées, procurant une tenue parfaitement ajustée de la traverse.
Vis de fixation zinguée noire avec écrous et rondelles incluse.Montage :Fixation en façade.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0222 Poignée tubulaire

163 kB

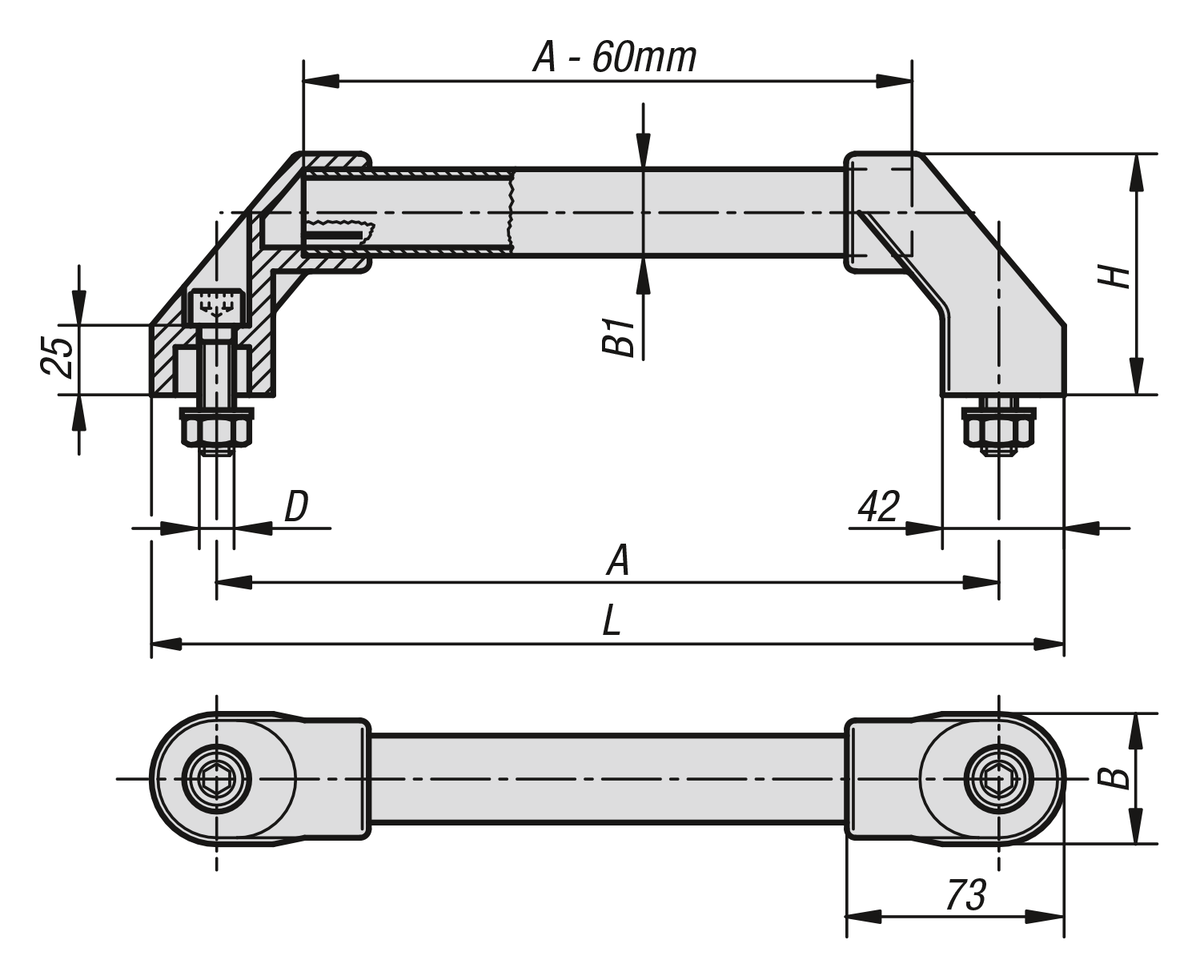

Dessins

Sélection/filtre d'articles

Référence	Matière du corps de base	Surface corps	A	B	B1	D	H	L	Charge N	Prix
K0222.2501	aluminium	rectifiée et anodisée	250	44	30X1,5	M10x45	80	294	1000	36,13 $ (USD)
K0222.3001	aluminium	rectifiée et anodisée	300	44	30X1,5	M10x45	80	344	1000	38,05 $ (USD)
K0222.3501	aluminium	rectifiée et anodisée	350	44	30X1,5	M10x45	80	394	1000	39,92 $ (USD)
K0222.4001	aluminium	rectifiée et anodisée	400	44	30X1,5	M10x45	80	444	1000	41,74 $ (USD)
K0222.5001	aluminium	rectifiée et anodisée	500	44	30X1,5	M10x45	80	544	1000	45,85 $ (USD)
K0222.6001	aluminium	rectifiée et anodisée	600	44	30X1,5	M10x45	80	644	1000	49,48 $ (USD)
K0222.2502	aluminium	revêtement plastique cannelé	250	44	30X1,5	M10x45	80	294	1000	41,74 $ (USD)
K0222.3002	aluminium	revêtement plastique cannelé	300	44	30X1,5	M10x45	80	344	1000	44,01 $ (USD)
K0222.3502	aluminium	revêtement plastique cannelé	350	44	30X1,5	M10x45	80	394	1000	46,15 $ (USD)
K0222.4002	aluminium	revêtement plastique cannelé	400	44	30X1,5	M10x45	80	444	1000	48,78 $ (USD)
K0222.5002	aluminium	revêtement plastique cannelé	500	44	30X1,5	M10x45	80	544	1000	53,19 $ (USD)
K0222.6002	aluminium	revêtement plastique cannelé	600	44	30X1,5	M10x45	80	644	1000	57,65 $ (USD)
K0222.2503	acier inoxydable	-	250	44	30X1,5	M10x45	80	294	1000	47,90 $ (USD)
K0222.3003	acier inoxydable	-	300	44	30X1,5	M10x45	80	344	1000	50,09 $ (USD)
K0222.3503	acier inoxydable	-	350	44	30X1,5	M10x45	80	394	1000	52,34 $ (USD)
K0222.4003	acier inoxydable	-	400	44	30X1,5	M10x45	80	444	1000	54,61 $ (USD)
K0222.5003	acier inoxydable	-	500	44	30X1,5	M10x45	80	544	1000	59,17 $ (USD)
K0222.6003	acier inoxydable	-	600	44	30X1,5	M10x45	80	644	1000	63,72 $ (USD)
