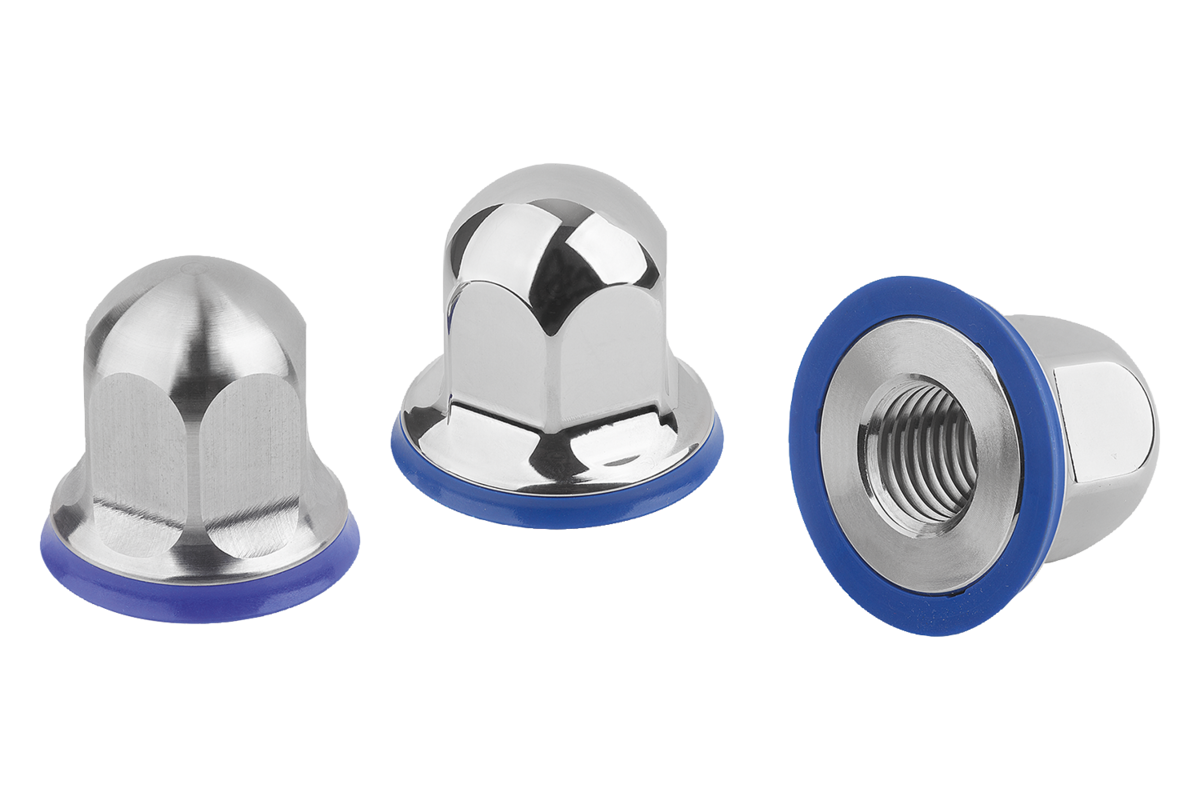

Description de l'article/illustrations du produit

DescriptionDescription du produit :Le système de vis Hygienic DESIGN a été développé spécialement pour une utilisation dans les zones de transformation des aliments. Une attention particulière a été accordée à la géométrie optimisée pour le nettoyage et à la rugosité de surface de Ra ≤ 0,8 µm. L'utilisation simple et rapide des produits grâce à une bague d'étanchéité prémontée vient compléter l'ensemble.Matière :

Écrou H : inox 1.4404 (correspond à AISI 316L).
Bague d'étanchéité : thermoplastique (POM) conforme UE 10/2011 et FDA.

Finition :Écrou H : inox poli ou non poli.
Bague d'étanchéité : RAL5002 - bleu outremer (POM).Nota :La surface d'appui de la bague d'étanchéité doit idéalement être plate et perpendiculaire au perçage et présenter une rugosité de surface Ra ≤ 0,8 µm.
Bague d'étanchéité inadaptée au nettoyage acide (pH < 4) et aux produits oxydants.Plage de température :-20 °C jusqu’à +100 °C (POM).Avantages :Bague d'étanchéité prémontée et remplaçable.
Matériaux de qualité alimentaire.
Géométrie optimisée pour le nettoyage.Sur demande :Finitions spéciales.Attention :L'utilisateur doit vérifier l'adéquation de la visserie Hygienic DESIGN avec l'application concernée. En fonction des charges et des conditions extérieures (température, produits de nettoyage, fluides), la bague d'étanchéité doit être régulièrement inspectée et remplacée si nécessaire.Accessoires :Bagues d'étanchéité K1649.
Vis H en inox avec bague d'étanchéité K1647.
Douilles avec embouts en plastique K1361.
Clés de serrage / clés plates avec renforts K1362.Finition filetée :M4 - M16.Contenu de la livraisonÉcrou H avec bague d'étanchéité.Indication de dessin :

1) Écrou H
2) Bague d'étanchéité

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1648 Écrous H en inox avec bague d'étanchéité Hygienic DESIGN

186 kB

Dessins

Sélection/filtre d'articles

Référence	Surface corps	D	D1	D2	H	K	L1	R	SW	T	Prix
K1648.1104	poli	M4	10	11,25	2	11,1	5,9	3	7	4,8	7,15 $ (USD)
K1648.1105	poli	M5	12	13,25	2	13,1	7,4	3	8	6	8,05 $ (USD)
K1648.1106	poli	M6	14	15,74	2,5	15,1	9,1	3	10	7,2	8,45 $ (USD)
K1648.1108	poli	M8	18	19,74	2,5	18,1	11,7	3	13	9,6	11,71 $ (USD)
K1648.1110	poli	M10	22	23,74	2,5	22,1	15	4	16	12	13,92 $ (USD)
K1648.1112	poli	M12	26	28,25	3	25,1	16,1	5	18	14,4	26,16 $ (USD)
K1648.1116	poli	M16	35	37,25	3	32,1	21,8	6	24	19,2	40,46 $ (USD)
K1648.2104	non poli	M4	10	11,25	2	11,1	5,9	3	7	4,8	6,06 $ (USD)
K1648.2105	non poli	M5	12	13,25	2	13,1	7,4	3	8	6	6,85 $ (USD)
K1648.2106	non poli	M6	14	15,74	2,5	15,1	9,1	3	10	7,2	7,18 $ (USD)
K1648.2108	non poli	M8	18	19,74	2,5	18,1	11,7	3	13	9,6	9,95 $ (USD)
K1648.2110	non poli	M10	22	23,74	2,5	22,1	15	4	16	12	11,81 $ (USD)
K1648.2112	non poli	M12	26	28,25	3	25,1	16,1	5	18	14,4	22,24 $ (USD)
K1648.2116	non poli	M16	35	37,25	3	32,1	21,8	6	24	19,2	34,42 $ (USD)
